PADS9.33D view遇到的 错误

录入:edatop.com    点击:

总是这个错误

自己做的。

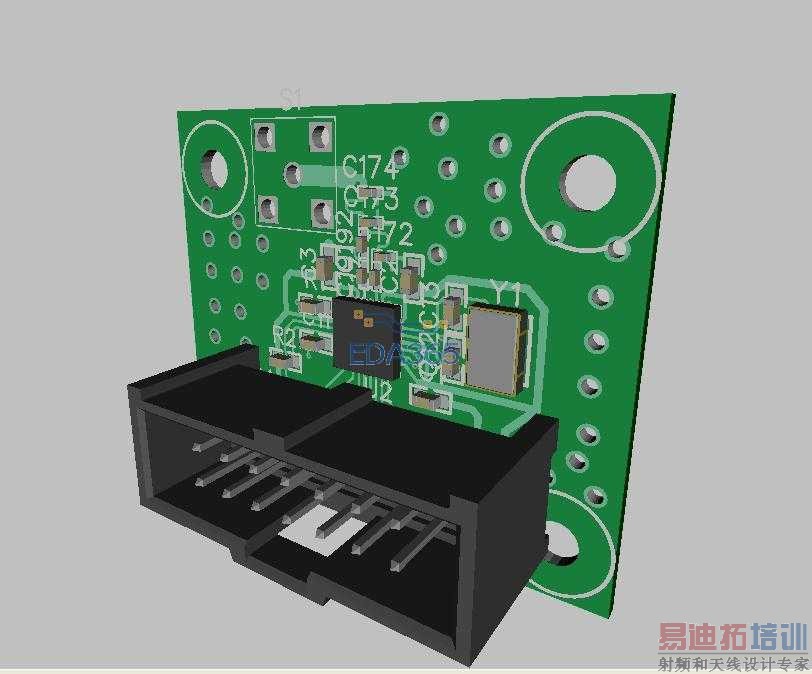

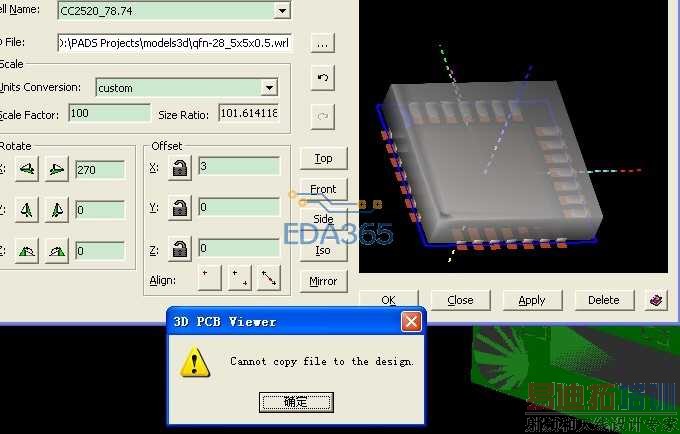

想学习使用3D功能,看到过AD9的3D功能,和不错,自己看了tmlee很多帖子,在采用了diptrace这个软件,实现了3D视图,这是借助第三方软件,对于使用pads肯定是希望使用自带的3Dview,当我导入元件的3D封装时总是有这个错误,导入不了3D封装,封装格式是wrl的,就是下载tmlee上传的models3D,这是什么情况呢?求解啊

封装格式是wrl的
封装后的wrl注意大小寫 wrl 或WRL
还有pads 3d view 不接受復習的名字,把零件重命名(不要有"_" "-" "-" 这些)

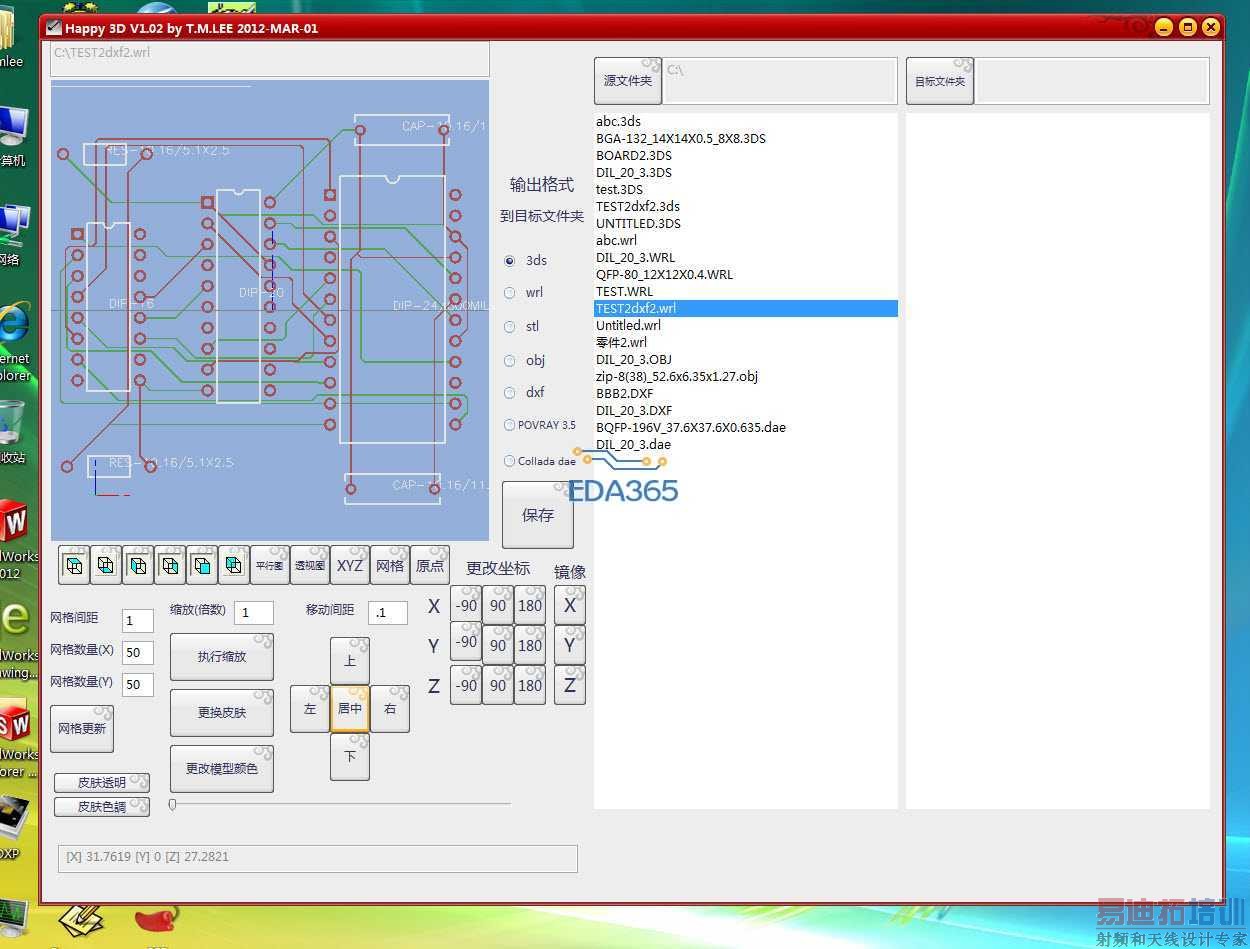

另外零件比例不对可用以下工具修改

我的问题是在PADS 的3Dview里面,给封装分配一个wrl格式的3D封装总是不成功,至于比例问题,那个慢慢调就是了,你以前说把models3D放到PADS project中的root下面,我没有找到啥root的文件夹啊 ,我就放到PADS project下面了,弹出的错误说不能copy,而事实上cells文件夹下面却已经有了封装,搞不懂问题出现的状况啊,主要是用diptrace只能够导入pads 2005pcb的asc,9.3的不行,好烦人

root 是文件夾頂層的意思,models3D放到PADS project中的顶層就是了,另外每个job 一个文件夾,你導入3d 模的時候 pads 3d view 会在相对文件夾創造--个新的 3d 文件夾,子文件夾 cell 內就有你导入的3d 模了,这目的就是更改3d 模不影响源3d 模了
另外pads 9.3 也可輸出2005pcb的asc

那我位置没有放错。我想了下,我是用PADS9.3打开2005PCB的,这样导入3Dcell时不成功,我刚才又试了下PADS9.3自带的sample中的PCB,可以成功导入3Dcell,我想问题就出在这里,估计是9.3打开老版本pcb用3D功能有问题
顺便请教下:PADS9.3如何导出2005的asc呢?我用9.3export出asc,没有看到2005asc的选项,同时用pads2005 import刚才生成的asc,打开时有问题的

file > export >ascII files ( *.asc ) 按保存,
pads layout v9.3 右面小三角按一下就可以了

恩,自己后来又找到了,哎,之前看的不够仔细

刚才用9.3输出2005asc,再倒入到diptrace中,导入后的pcb会出问题的,提示说有:shapes in incompatible layer found,造成比如sop焊盘全部变成一条线了,哎,不想再管了,弄的累了,只是看个大概的话就可以了。

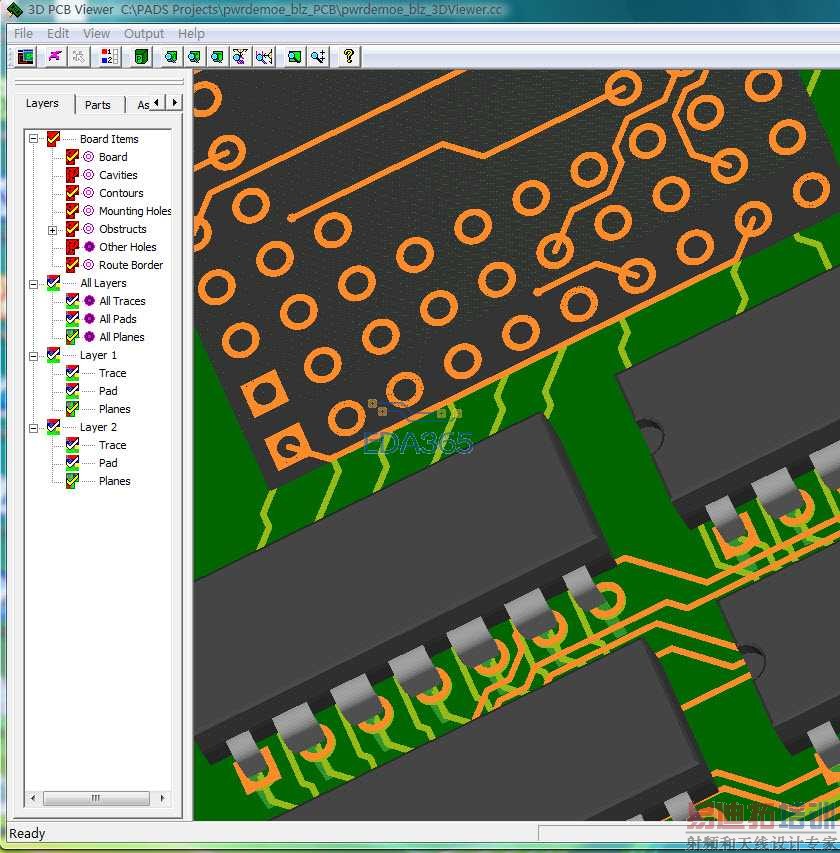

但是用PADS9.3的3D,为什么我看不到走线呢?在view勾了thick trace的,就是没有啊,能否告知下呢?

在view勾 display control >左面窗囗> all layers 勾上

恩,知道了,非常感谢告知,能够遇到你这样的好心人,俺真幸运

不用客气
