修改元件走线和元件封装时遇到的问题?

录入:edatop.com    点击:
各位老大,请帮忙看一下。附件中的pcb我想修改两个地方
1:5PIN USB座脚位对调。后原来的那几根数据线没法修改。也不能删除。我查了没有看到线保护。

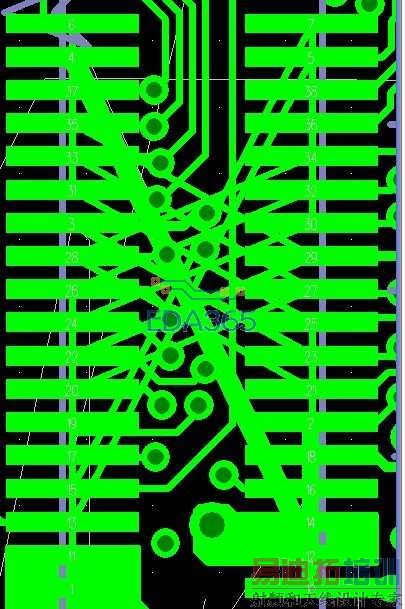

2:排座JH1的两个过吼位置,第37和38脚。修改后按Exit decal editor保存后会出现封装脚乱了。 见图片1
请高手帮忙解决一下。!


89.rar

有知道的朋友解答时请说详细一点!先谢啦!

刚才把你的附件弄下来看了下
1、你要修改的“那几根数据线”可能是REUSE的一部分,单击其中一线段,右键“select reuse”,再右键“break reuse”,即可修改。
2、属引脚顺序定义的问题,新建一元件类型,可以沿用JH1原有的封装,但必须重新设定引脚顺序。然后ECO 模式下更改JH1为你新建的元件类型。即可随意更改而不错乱。

非常感谢你的回复。我试一下。不清楚再请教各位。

可以了,谢谢!

学习了。呵呵。
