Aubrey请进
录入：edatop.com 点击：
刚刚我想给个覆铜剪个角试试，我点了边线，右击SPLIT,然后拉出一个角，发现又是可以有时剪不出来不知道为什么
一把剪角最好的操作是怎么操作，谢谢了
一把剪角最好的操作是怎么操作，谢谢了

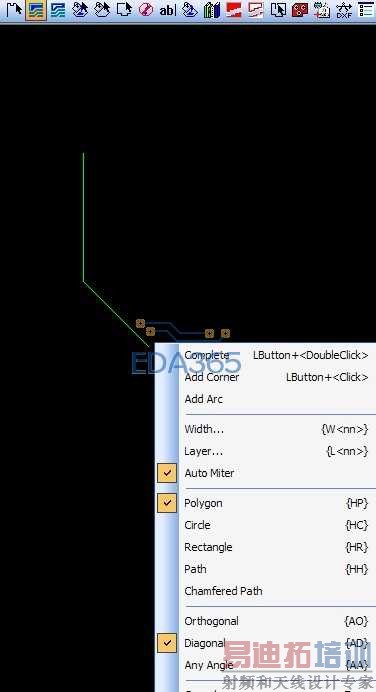

你画的是铜皮不是覆铜区域吧，可能是有重叠区域，其实很少用split这个功能，怎么样的区域开始就想好画好（见图片），不要在这个问题上深究了。
谢谢你，因为我做的产品性质的原因，对覆铜的修改操作可能要高于一般产品
我想用PADS的很大原因也是我觉得AD覆铜数据太大，而且很多覆铜修改操作不方便
ALLEGRO对覆铜的修改处理简直是完美，还是谢谢你了，分数送上
先AO一下，再split，就会得到直角，想加角度就选中直角，右键，ADD MITER
这个 ADD MITER切角确实方便
lld 发表于 2012-5-23 13:07 你把整个删了，重新画一个。那个对话框就是指你那个线状铜（自我交叉的多边形）。删掉重画都解决了。

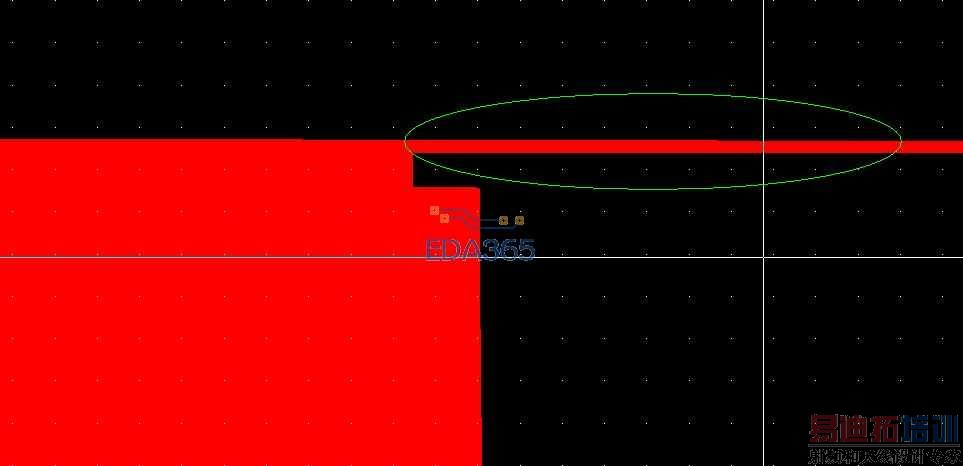

朋友你好，你看看我这个图片，覆铜，多出来一根线状铜，我想要给切掉，最好的办法是什么?

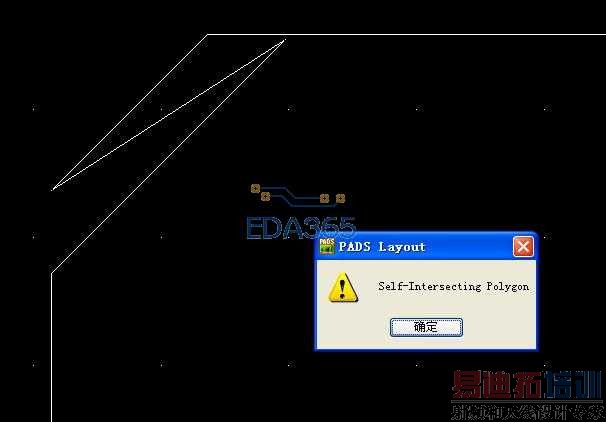

点那线状铜选不中边界，不好操作，可能是因为太细了，我split的时候老是弹出 SELF-INTERSCTING POLYGON 对话框。
