负反馈放大经典电路分析

录入:edatop.com    点击:

  典型电路设计

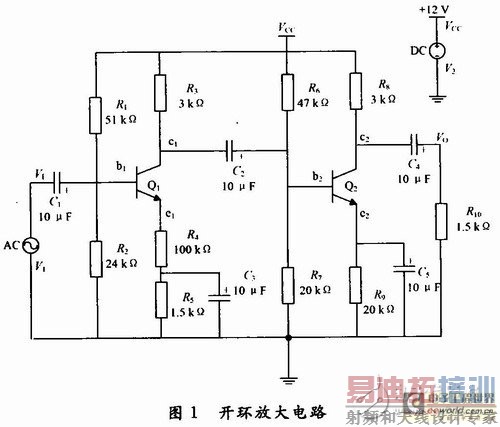

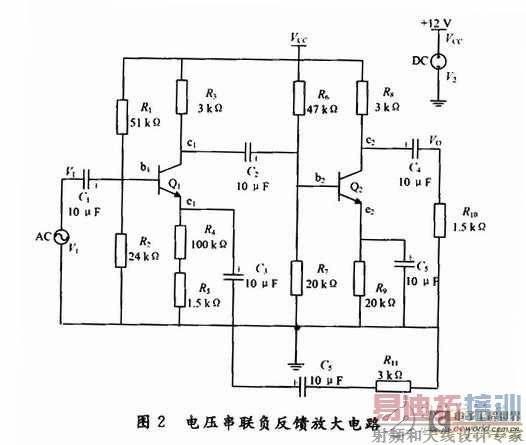

  图1为两级共射放大电路,图2为带有电压串联负反馈的两级共射放大电路,其反馈网络由R11,C6,R4组成,它可构成交流负反馈电路



  静态工作点分析

  由于采用的是交流负反馈,理论上分析加入反馈网络后电路的直流工作状态应该不变。在Protel 99 se平台上,选择Simulate下拉菜单,点击Run项,在*.sdf图下方点击OpraTIng Point就可显示图1和图2电路的静态工作点,发现两个电路的静态工作点是相同的,这与理论分析结果一致,如图3所示。



  瞬态特性分析

  设置信号源幅值为2 mV,频率为1 kHz,在图下方点击Transient Analysis就可显示图1和图2电路的输入/输出波形图。从图可看出,开环放大电路的输出波形存在明显的截止失真;从图5可看出,在输入信号幅值不变的情况下,加入负反馈后消除了非线性失真,并且从中可以算出闭环放大倍数为30,这与理论上分析的在深度负反馈的情况下闭环电路放大倍数相吻合。

  通过以上的各项分析,借助于Protel 99 se的仿真软件,则不需购买电子元器件,也不需要示波器、毫伏表、信号源等实验仪器,就可以分析负反馈放大电路的多项性能指标,同时显示出了负反馈对放大电路性能的改善,比如负反馈可以减小非线性失真,降低放大倍数,扩展频带;还可以很方便地进行参数扫描分析,从而获得反馈电阻不同情况下的输出信号波形和闭环电压放大倍数。
