基于单片机红外通讯电路设计

录入：edatop.com 点击：

　　本文介绍的电路，原是在分时电度表中，用于校时和抄表的实际电路。它既简单又实用。利用单片机异步通讯口，用红外光发射管sir-563和红外光接收ic管rpm6938来实现接受和发送点信号的功能，可以实现半双工双向通讯功能。通讯距离约10米，异步通讯波特率1200 。

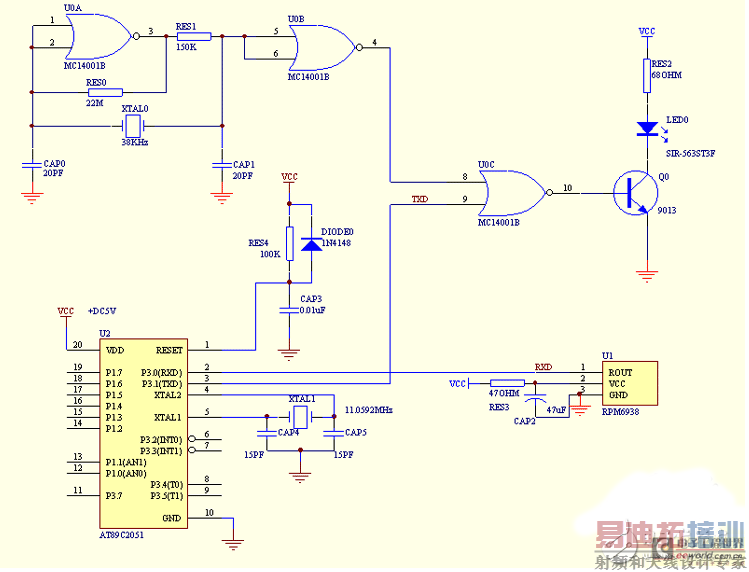

　　电路原理：红外发送电路由4001mos或非门38khz振荡器，串口发送控制门电路和红外光发射管sir-563驱动输出电路组成。单片机串口发送txd端为‘0’时，红外光发射管发出38khz调制红外光线。txd端为‘1’时，发射管就不发光。见图示1。红外接收电路为红外接收专门集成电路rpm6938，当收到38khz调制红外光线时，rpm6938输出端为‘0’，平时为 ‘1’。正可与单片机串口发送接收端rxd配接。
