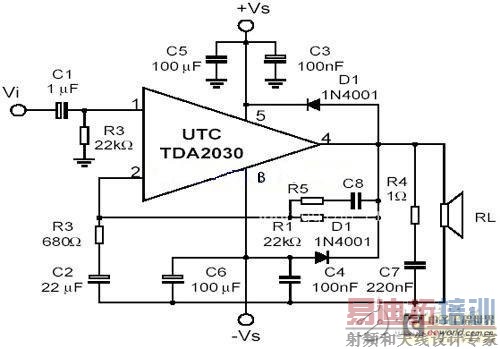

tda2003典型功放电路

　　TDA2030采用V型5 脚单列直插式塑料封装结构。如图所示，按引脚的形状引可分为H型和V型。该集成电路广泛应用于汽车立体声收录音机、中功率音响设备，具有体积小、输出功率大、失真小等特点。并具有内部保护电路。意大利SGS公司、美国RCA公司、日本日立公司、NEC公司等均有同类产品生产，虽然其内部电路略有差异，但引出脚位置及功能均相同，可以互换。

　　电路特点：

　　1.外接元件非常少。 2.输出功率大，Po=18W（RL=4Ω）。 3.采用超小型封装（TO-220），可提高组装密度。

　　4.开机冲击极小。 5.内含各种保护电路，因此工作安全可靠。主要保护电路有：短路保护、热保护、地线偶然开路、电源极性反接（Vsmax=12V）以及负载泄放电压反冲等。

　　6.TDA2030A能在最低±6V最高±22V的电压下工作在±19V、8Ω阻抗时能够输出16W的有效功率，THD≤0.1%。无疑，用它来做电脑有源音箱的功率放大部分或小型功放再合适不过了。

　　引脚情况：

　　1.脚是正相输入端； 2.脚是反向输入端； 3.脚是负电源输入端； 4.脚是功率输出端；5.脚是正电源输入端。

　　注意事项：

　　1.TDA2030具有负载泄放电压反冲保护电路，如果电源电压峰值电压40V的话，那么在5脚与电源之间必须插入LC滤波器，以保证5脚上的脉冲串维持在规定的幅度内。

　　2.热保护：限热保护有以下优点，能够容易承受输出的过载（甚至是长时间的），或者环境温度超过时均起保护作用。

　　3.与普通电路相比较，散热片可以有更小的安全系数。万一结温超过时，也不会对器件有所损害，如果发生这种情况，Po=（当然还有Ptot）和Io就被减少。

　　4.印刷电路板设计时必须较好的考虑地线与输出的去耦，因为这些线路有大的电流通过。

　　5.装配时散热片与之间不需要绝缘，引线长度应尽可能短，焊接温度不得超过260℃，12秒。

　　6.虽然TDA2030所需的元件很少，但所选的元件必须是品质有保障的元件。
