如何重新编IC封装的pin number？

录入：edatop.com 点击：

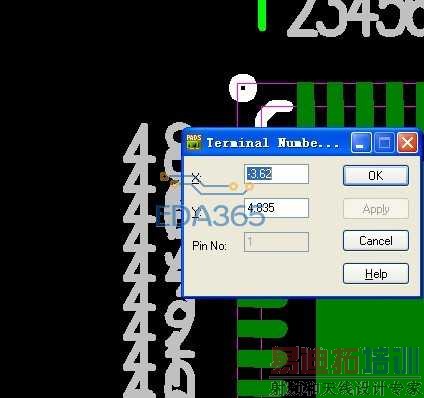

如图，做封装时把pin number顺序搞反了，编辑封装时发现pin number属性是灰色的，怎么重新编号呀？

在库里面更改再更新到板子上，不要直接在板子上右键edit decal;
在库里面修改如果是不规则器件可以选中一脚再右键Renumber Terminals,按顺序重新点焊盘。
如果是规则器件，像你现在这个QFN器件可以直接做，比重新排序快多了！

按照你的提示我改了，但是没提示更新，怎么搞呀谢谢啦

元件库更新到PCB。

在库里面修改是不会像右键edit decal修改后关闭提示更新的，你可以在库中修改后在PCB界面右键edit decal，然后打开修改好的库，再关闭，就会出现提示。

我把那元件ECO删除,重新导入网表OK啦谢谢

原来如此，我试过，库里已经改了，再重新进去编辑返回时想着没改什么就点取消了，哈哈刚重新导入也可以了
