关于设计验证报错.
录入：edatop.com 点击：

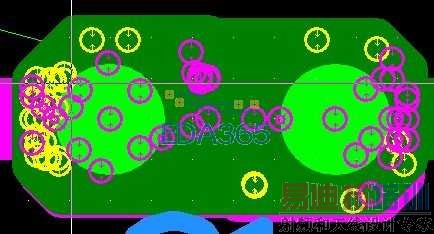

这样的安全距离报错3000+
安全规则
是哪里出了问题？
是不是copper属性不是gnd呢
怎么查看覆铜是不是地属性。

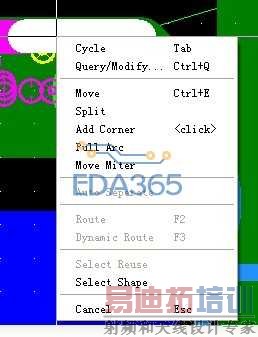

选择shape ，copper高亮右键属性就出来了呀
Aubrey 发表于 2012-4-27 16:16 你在空处select shape 再来选择那个区域，看你画的应该是铜皮 Aubrey 发表于 2012-4-27 16:25 郁闷 你把PCB传上来吧真不知道你说什么，不想知道你是怎么画的 ，让你选择一个shape再找属性这么难？ 谢谢各位的回答，我再研究下。 谢谢您，copper 属性改成与其相连的网络相同就可以了。

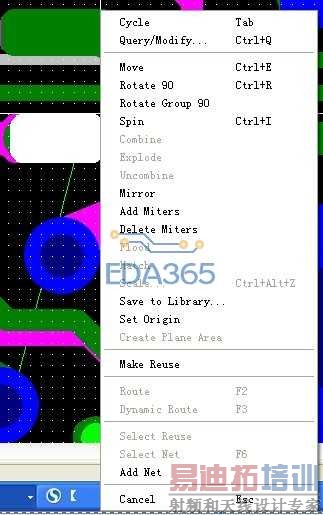

没有属性选项，好像
是的画的是铜皮，本来是画一个过孔，然后选中一部分按F5，右键添加过孔，再画铜皮。
