作了一个异形焊盘,不过焊盘却被盖了油,什么原因?

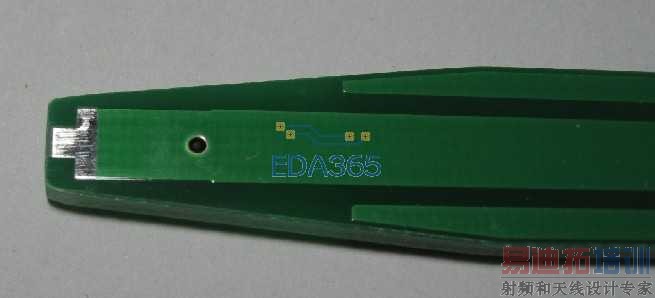

不过板子做回来,发现左边的铺铜没有盖油,右边的方形焊盘却被盖了油.
这是什么原因?是板厂的原因还是我的原因?
pcb文件
贴片20120425.zip
板厂给做成这样了

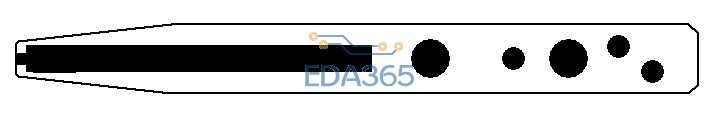

从你的文件来看, 以下这些都是开绿油窗的.
你是发的 Gerber 还是发的 PCB 文件给板厂?
请教一个问题,绿游是不是默认就有的,只有设置了阻焊开窗才没有呢?还有能你能给我讲一下PADS各个层的具体含义,一直不是很明白Assembly Drawing、Paste Mask、Solder Mask具体指什么。
zloveyour 发表于 2012-5-1 10:20 谢谢大哥 板厂问题 你没有用CAM350去看? cam350看的是gerber吧?我发的可是pcb文件.况且即使错也应该是铺铜部分上油,而不是基础焊盘部分(有孔的那部分)上油啊.那里可是焊盘呢. 对,其实你的PCB很简单,为什么不用CAM350看看? 有人想偷赖 阻焊开窗直白就是把锡漏出来,想你所看到的pcb上的焊盘一样 不是板厂的问题,是你弄错了。按照你的意思,要把整个异型焊盘漏铜出来,一个办法是在阻焊层(solder mast)画一个copper,这样子就是阻焊开窗,而你现在只是在top层画一个copper,所以就被绿油覆盖了。 不是板厂的问题,是你弄错了。按照你的意思,要把整个异型焊盘漏铜出来,一个办法是在阻焊层(solder mast)画一个copper,这样子就是阻焊开窗,而你现在只是在top层画一个copper,所以就被绿油覆盖了。
板工厂发资料给你确认时你看了没有?
板厂发的资料只有做板数量的确认信息.
把问题留给后边解决的话麻烦大
