PADS9.3如何生成这样的图,谢谢

录入:edatop.com    点击:
pads9.3如何生成这样的图,谢谢!


急要,先谢谢大家啦!

元件属性含value就可以的

出光绘时就能生成 这样的asm文件

这个是导出DXF,在AUTOCAD看到的效果。
其实你在导出DXF,在CAD打开后可以在复制到一个新建的文件,
就会看到原来元件的实际样子了。

楼上的太麻烦了。直接在pads中就可以看到了

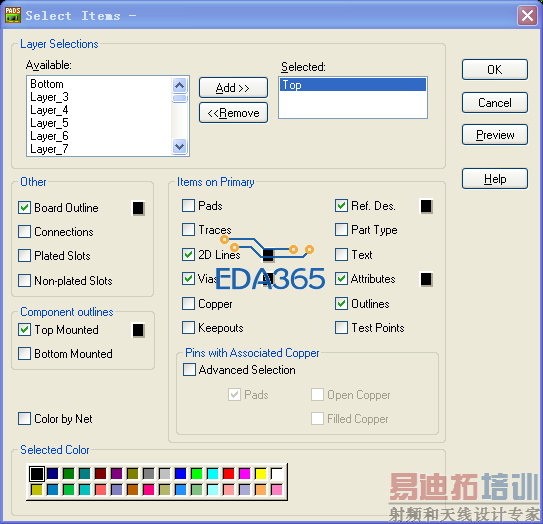

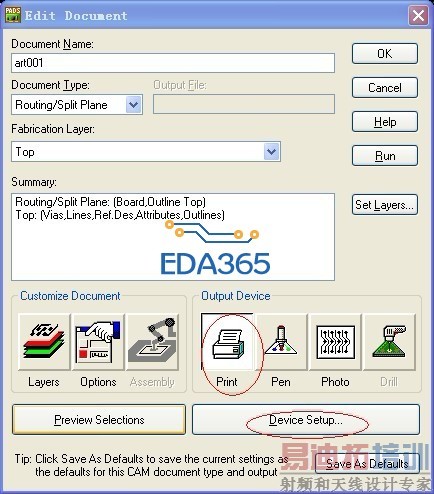

输入@camdocs然后 点file->cam 在cam中选择silktop和silkbottom 然后设置一定的参数点击预览就是行了 也可以打印pdf文件

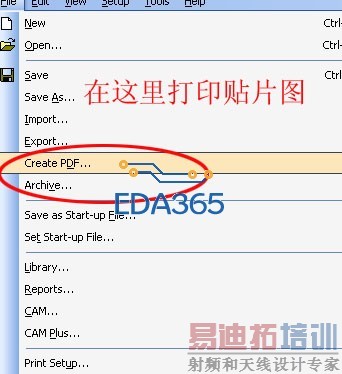

很多人都说装PDF打印机,我已经装了,但还是打不出这样的图啊,大家都说得很简略

eeehaocheng 发表于 2012-2-29 16:48

然后再打印就OK了

学习中,谢谢!


其实买本书,基础的东西都是有的,要反复操作练习。

有哪些比较适合初学者的书推荐没?先谢啦

有这种书么?

当然有了。这种就是出cam文件的时候就有这么一段教程。怎么显示楼主所说的PDF。
