四层板内电层设置为NO PLANE的情况.
录入：edatop.com 点击：
如果在顶层和底层打孔连接到内电层的话，是先在内电层铺铜，再打孔吗？

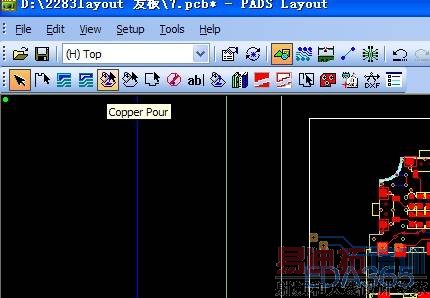

用动态铜画好铜框，覆上网络，运行覆铜命令，网络是铜面属性的，软件会自动连接。
楼上具体说说可以吗？

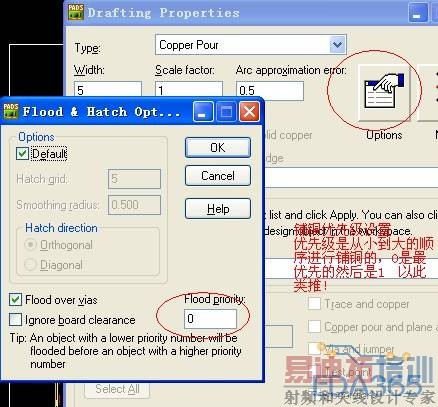

楼主最好学习下 PADS几种铺铜方式！内电层的话你可以分割几块电源 设置下铺铜的优先级！
楼上几位高手啊。
