走蛇形差分线如何导漂亮圆角的疑问
录入：edatop.com 点击：
哪位大哥 大姐能解答下不！
我在画一对差分蛇形线时，导圆角弄的就不是很理想了（用shift + a在pads router里拉的线，在Layout里导圆角），一直尝试在更改GAPAmplitude 、ratio angle,感觉效果不是很好的（线宽是5mil 的），可能是我的方法有对
我在画一对差分蛇形线时，导圆角弄的就不是很理想了（用shift + a在pads router里拉的线，在Layout里导圆角），一直尝试在更改GAPAmplitude 、ratio angle,感觉效果不是很好的（线宽是5mil 的），可能是我的方法有对

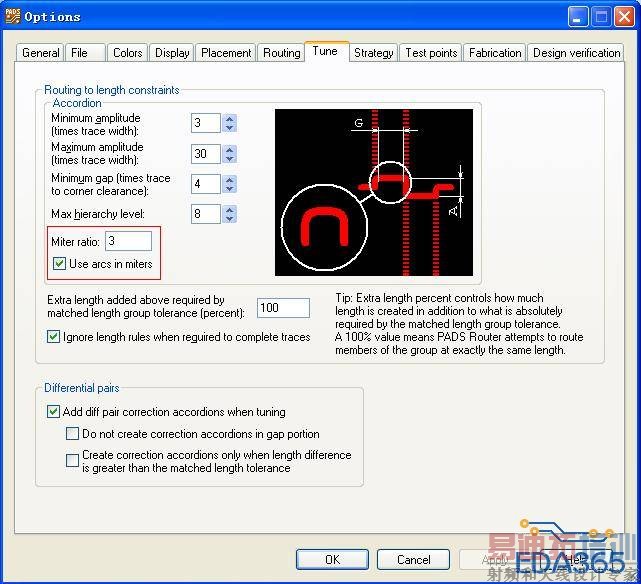

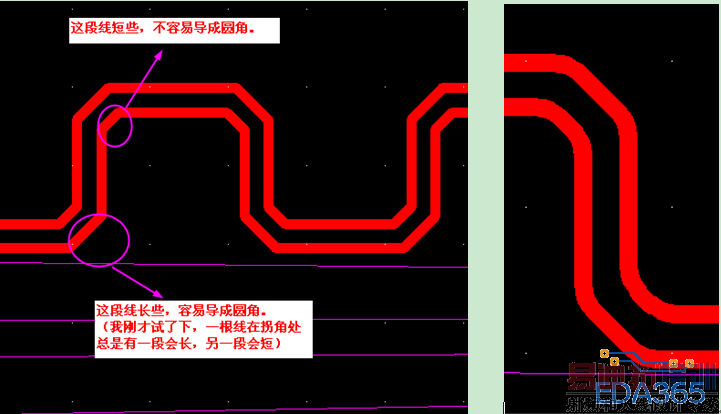

不知楼主用的是哪个版本的软件，好像是在PADS9.0之后才有这功能，如图，以前都要手工调的。
shexing.rar
谢谢caiyongsheng 大哥 我之前用的是2007的
装了个9.3的试了下 是可以的
呵呵 这个问题想了好久 一直没有弄出来的原来是这样的
那还想问下 如果一般要走蛇形差分线 那 GAPAmplitude 、ratio angle 一般需要设置成多大范围
会比较理想呢？
记住一个原则，在空间够的情况下，耦合间距（GAP）越大越好，耦合长度（Amplitude）越短越好。倒角率（Ratio）越平滑走好。
学习了
Look & Thanks ！
