PADS LOGIC用PADS画原理图单位是MIL不是MM
录入：edatop.com 点击：
各位大虾,有没有软件把pads画原理图的单位也转化为MM单位,发现不能转,是固定的,有办法吗????????
大虾们来看下噢
没怎么看明白，画原理图需要太在意单位吗？
就是显示栅格,不是1000mil,能不能转成100mm,主要是为了图纸美观,所以有时需要计算原理图中器件的大小和A4尺寸的谐调.
PADS发现画原理图只能用mil单位,不能转成mm单位,有没有什么好办法啊?
劃原理圖好像不太重視尺寸單位一般好像都不能改.
习惯了logic用mil,还真没发现有不好的地方，呵呵
图纸的调整可用自带的A3，A4模块，跟实际是一模一样的。
在LOGIC与orcad之间选择，各有优缺点，但我发现台湾地区大多用同一种公司的工具。
我也一直没有去注意这个问题
pads logic中没有mm和mil一说吧，就是它的单位长度。你的栅格什么的设置都是以这个单位长度为单位设置的，你从哪里看到的有mil和mm一说？
ngclj 发表于 2011-12-28 13:06

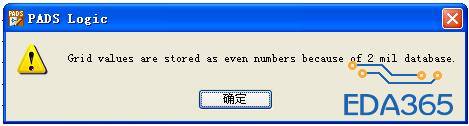

可以确定logic是以mil为单位的，而且是不能改为mm，栅格必须为2mil的整数倍。
