底层无法走线,请大家帮忙了

录入:edatop.com    点击:

转接板1.rar
,在这压缩包中无法中,我的pcb文件无法底层走线,也加不了过孔,来高手帮忙了

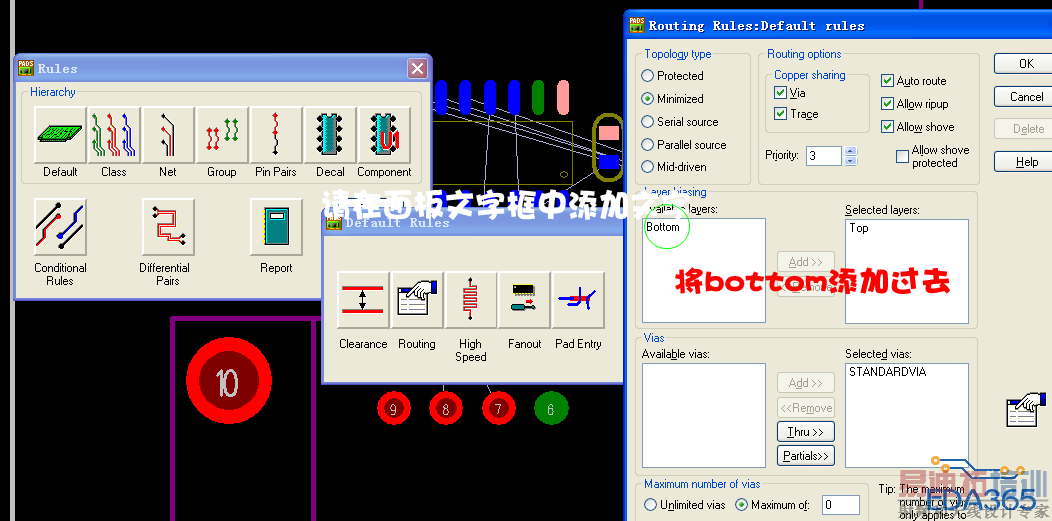

看附件图片就知道了

新手

你说的这个对话框界面我在找不到啊,在哪里你呢?

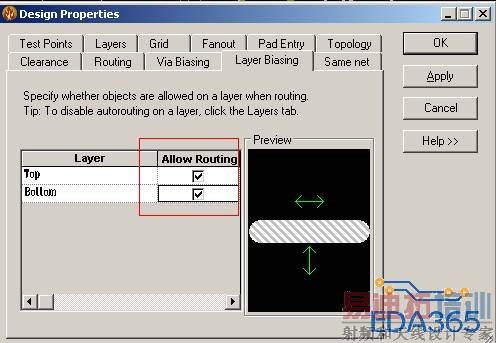

router里面走线的

支持一下二楼的、

,感谢了,各位,按照2楼的方法顺利解决了

谢了啊
