求助走线格点问题
录入：edatop.com 点击：

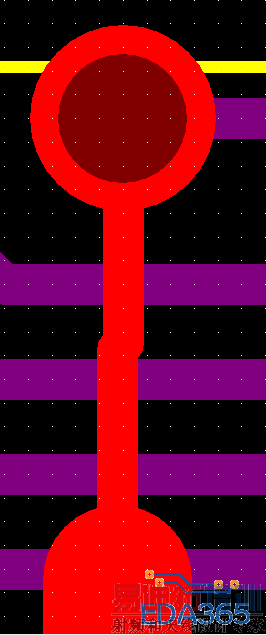

请问一下，当元件与元件之间由于格点问题，走不了直线，大家时怎么处理的？
还有大家在pads router中走线时，是否设置走线格点？
还有大家在pads router中走线时，是否设置走线格点？
没有设置，这个貌似是软件问题
把元件的坐标移动一下。
这个貌似不行啊，总是偏一点，
你打孔不在格点上不就行了啊
这只是小问题完全可以修饰下的！
估计是格点设置的问题，象SOP的元件多半是以mil为单位，而您走线时可能设置的格点为mm，这样总会有点偏差，想解决此问题，最好是将走线格点设置为mil为单位，这样您打孔就不会有这样的偏差。或者您将格点设置为很小如0.001mm，慢慢移动一下过孔，也行，不过这只适合很少移动的场合，否则这样移动太费劲了。
