实用低成本之DIY:9V叠层电池改造方法及原理

录入:edatop.com    点击:

说到叠层电池,它体积小,自放电率低,一些耗电低的场合比如万用表、玩具遥控器、便携仪表里还少不了它。可恨的一面是叠层电池电容量小、不经用,价格较高,有时着急要用可却买不到。时间长了容易漏液。加锂电池20元的价格,按照锂电池500次充电循环计算,相当于普通叠层电池1000元的支出!针对以上问题,特制作一款产品单节升压型锂电池。

适用范围:万用表、无线话筒、小功率耳放等等需要9V叠层电池的场合,小锂电可以代用2节AAA七号电池,如无线鼠标和无线键盘。

改移动电源方法:升压前加个开关,去掉U4 R8 Q2 R9,短接Q1三脚,加大22UH电感体积(8x7x3 22uH)增加导通电流,改R3=320K R4=100K 输出为5V 1A,XR2203输出电压公式为:R上=R下(VO/1.2-1)。锂电池采用18650,可以多节并联增加电池容量。 首先介绍下本电路,采用3.7V单节锂电池供电(家里比较常用的锂电池,手机,MP4等数码产品都用到),本电路由四部分组成:

升压电路:通过专用锂电池升压集成块XR2203,自控式升压电路(只有接上负载升压IC才工作,可以减少待机电流,实测为20uA左右,延长锂电池使用寿命),输出9V(分压电阻为1M:470K//200K),三极管BE结消耗掉一部分,理论计算升压输出是9.6V左右。为了减少电路对终端设备的干扰,输出处增加一级LC滤波减小纹波(特别是用在数字万用表)。

充电电路:充电部分采用专业的锂电充电IC(TP4057),充电电流可以通过改变电阻值来改变,本电路默认为250 mA 左右(3.9K电阻见附表),慢点就慢点吧,对电池有好处。充电时红灯亮,当电池充满时,LED双色转发黄光 ;本充电电路加入了防反接二极管。

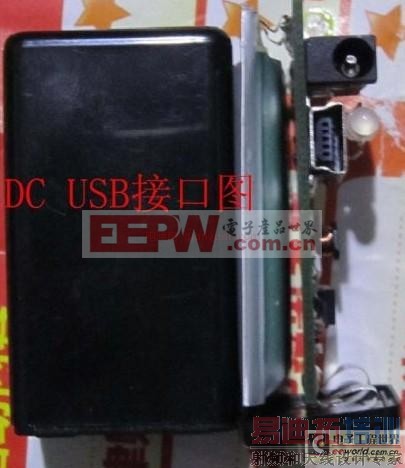

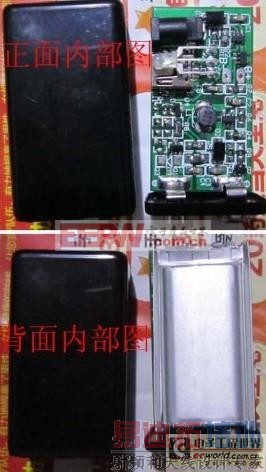

锂电池保护电路:为了能使用不带保护的锂电池,特在PCB上加入了锂电保护XB8358D(3A保护,如锂电池自带保护板的可以取消,不用焊上,直接将PCB板上的B-焊接到地线就可以了。见图片)。经验:针对一些带保护板的旧锂电电池,没有输出电压的,是因为锂电池电压低,保护板起保护了输出电压才为零的(手机旧锂电池放置久了一般会出现这种现象),可以拆开给电池充点电,让锂电池电压升高点,就有电压输出了。但要注意充电时不要短路电池和反接电池哦,这样会很危险的,你知道的,锂电池爆炸的新闻不少。欠压电路:针对本电池在数字万用表使用中,为了能够直观的出现低电压指示。特别增加了欠压电路,由MAX809S 和NPN等组成。电量快没了,通过MAX809S和NPN管使输出电压降至7V以下,此时万用表还可以正常使用,但是会显示电压低的符号,这样就解决了用单锂电或镍氢电池升压型电池的会突然断电的缺点;电池的电量也不会像两节锂电池串联那样当还有不少电量的时候就会显示电池电压低;

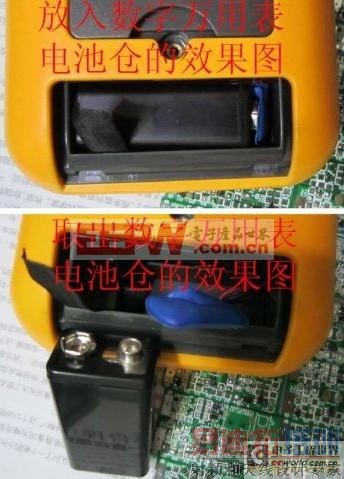

用在数字万用表中的测试:二台胜利牌数字万用表VC89C+(一台测电流用200MA档,一台做测试负载),放在二极管档,电池端4V左右输入时,电池处大约是7.5MA电流,短接二极管测量表笔,蜂鸣器响,此时电池端电流大约19.5MA;将锂电池拆下,换用稳压电源供电,当电源电压慢慢下降到2.9V左右的时候,万用表出现欠压指示符号;然后测试关机电流,关闭目标万用表以后,升压电路不工作,电流慢慢降到35UA以下(因MAX809S和三极管一直工作,去掉这二个元件失去底压指示功能,但可以降低待机电流约为5UA左右。)。基本达到要求。

正确的元件焊接图。注意R4=204和R3=105。

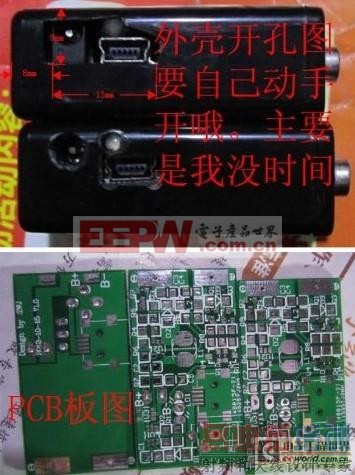

外壳开孔方法:定好长方形的4个角,然后用铬铁在4个角边上穿个孔,再用刀片照4角连线割开,尺寸见上面图片。省外12元,省内10元。不是专业卖家,理解一下。少出我补,这是快递公司实收的。大家可以换个思维换个角度想一下,如果这个产品是你做,你多少钱可以做得出来 自问一下自己,还想包邮。真的太难了。
