教你自制实用型整流式电压表

录入：edatop.com 点击：

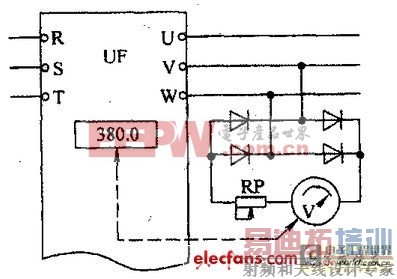

在市场上购买一个磁电式的低压直流电压表，量程不限。找一个阻值较大的电位器RP(500kΩ左右)与电压表串联，开始时将RP调至最大值；用一个整流桥(击穿电压应≥1000V)，其交流输入侧接至变频器的输出端，直流输出侧接至电压表和电位器的串联电路，如下图所示；变频器接通电源，将输出频率调至50Hz。这时，变频器的输出电压应显示为380V；微微调节电位器RP，使电压表的指针指最大量程处，则电压表的最大量程为380V；测量电位器的阻值，用一个固定电阻取代电位器，并装入表内即可。
