PADS过孔出现奇怪的问题
录入：edatop.com 点击：

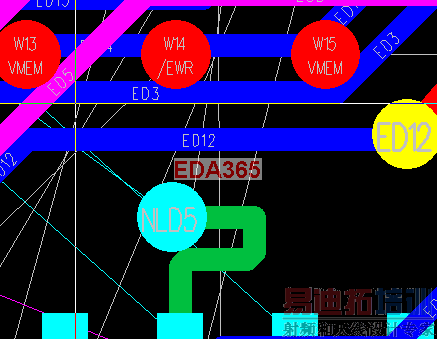

用pads画pcb时，当按住键盘“Shift”键，再按鼠标左键进行过孔时，有时经常出现不能过孔，或者会出现如图NLD5过孔的情况，走线按正常情况是直接连到过孔，可是却出现兜了一圈才回到过孔中，望各路高手帮忙看看是什么情况？
第一，是Ctrl+左键打孔。

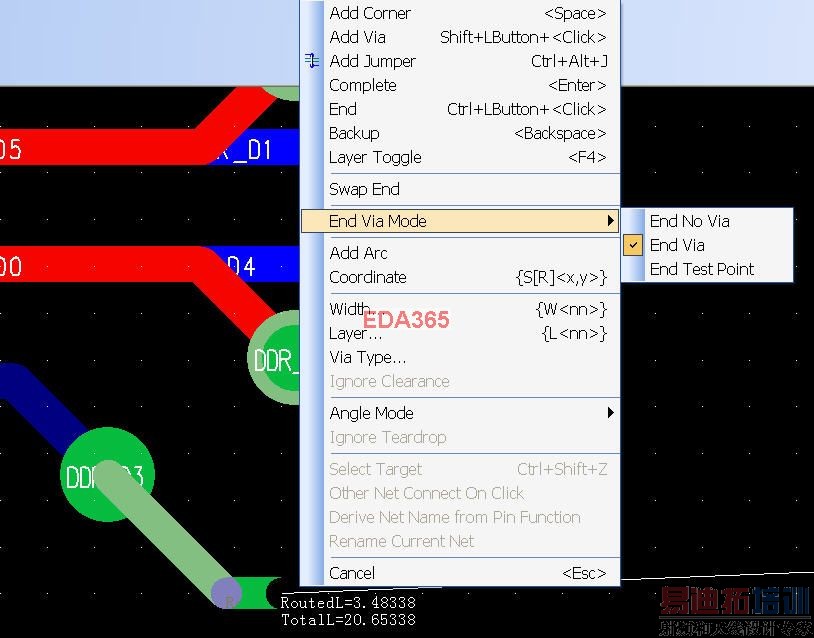

第二。如图片所示，三种画线结束方式，分别是以线为结束、以过孔结束和以测试点结束走线。
如果你从焊管出线像你图中的那样，请设置好你的格点。Tools——options——grids,设置好你的design grid/via grid和display grid.
就是这里了，
这个问题是没有打开过孔的设置！
你说的是走线结束方式，而我问的是走线过孔。
兜了一圈应该是你设置的Via 扇出时走线的长度大于你现在想打Via的位置，不能打Via的情况应该满足不了DRP要求，
