大功率白光LED 高效均流并联供电系统( 一)

摘要： 为解决可见光通信系统中的白光LED( Light Emitting Devices) 光源高效稳定的直流偏置电源问题，设计并研制了一种Buck 型双DC/DC( Direst Cunent) 并联供电系统。该系统采用ARM7( LPC2148) 作为主控制器，利用电压反馈调整两个DC/DC 模块的PWM( Pulse Width Modulation) 驱动信号的占空比实现稳压，利用两个PMOS ( P-channel Metal-Oxide-Semiconductor) 电子开关分别控制两个DC/DC 支路实现均流。实验结果表明，电源实际输出电压与设定值的误差小于2%,两个支路电流的偏差小于1%,电源供电效率可达75% ~ 80%.在电源开启和关断瞬间的瞬时测试结果显示，驱动电压无尖峰现象，电压从0 上升至1. 6 V 的时间约为20 s,关电降至0 的时间约为65 s.两个DC/DC 模块交替工作，延长了供电系统的使用寿命。该供电系统在LED 照明和可见光通信设备中具有良好的应用前景，为设计多DC/DC 模块的高效均流并联供电系统提供了解决方案。

0 引言

随着人们对节能环保型光源的需求以及白光LED( Light Emitting Devices) 制作工艺的进步，高效率、低功耗、长寿命的绿色光源白光LED 将逐渐替代传统白炽灯和荧光灯等照明设备，成为下一代照明设备的首选。在照明的同时，利用白光LED 进行室内外可见光通信( VLC: Visible LightCommunication) 也是近年来新兴的一种短途无线通信技术。笔者研究了基于白光LED 的VLC 通信技术与系统，实现了短距离数据传输。为了实现白光LED 的照明和通讯双重功能，大电流、高效率、长寿命的供电系统是关键，既要满足高速可见光通信需求( 要求对LED 提供高速调制信号以形成MHz 的亮度调制) ,又要满足大电流的视觉亮度需求( 即可对LED 提供稳定的直流工作点)。合理的直流偏置可为LED 提供最佳的线性调制区，提高调制深度，进而可改善通信性能。与线性电源相比，DC /DC( DirestCunent) 开关电源具有效率高的优势，成为电源设计的首选。为满足白光LED 的高效照明和高速通信的需要，同时也为延长电源使用寿命，笔者设计并研制了一种推挽式高效均流双DC /DC 并联供电系统。

1 系统结构和原理

大功率白光LED 的供电系统需提供大电流并具备高稳定性，相比多支路并联供电系统而言，在同等电流需求下，单支路供电系统需提供的电流更大，因此单支路型电源的寿命短。鉴于此，设计了双支路DC /DC 并联供电系统，两个支路实现分流工作，既提高了效率，又延长了使用寿命，具有传统驱动系统不可比拟的优点。

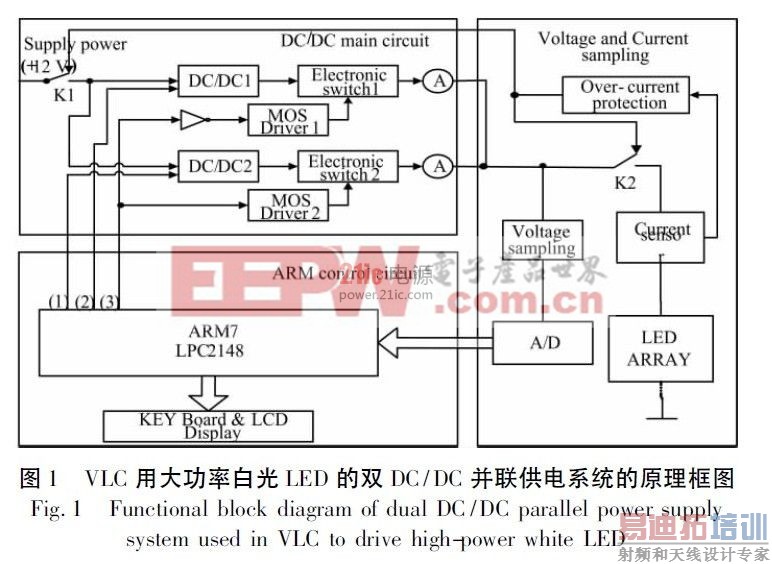

设计方案如图1 所示，采用两个DC /DC 支路同为Buck 型降压电路、电子开关实现支路电流调节、PWM( Pulse Width Modulation) 驱动信号占空比实现稳压、霍尔电流传感器并辅以调整、比较、延时等电路实现过流保护。所设计的驱动电源包括4 部分： 双DC /DC 并联模块; 电压、电流采样模块; 过流保护及自恢复模块; ARM7( LPC2148) 主控模块。图1 中( 1) 为DC /DC 支路2 的控制信号PWM2,其占空比决定支路2 的输出电压; ( 2) 为DC /DC 支路1 的控制信号PWM1,其占空比决定支路1 的输出电压; ( 3)为均流控制信号PWM3.系统工作原理是： 利用两PMOS( P-channel Metal-Oxide-Semiconductor) 电子开关( Electronic switch 1、Electronic switch 2) 实现两支路均流，通过采集输出电压并调节PWM1 和PWM2 的占空比实现稳压，通过霍尔电流传感器并辅以调整、比较、延时等电路实现过流保护。

2 系统的模块化设计

2. 1 DC/DC Buck 型稳压电路

两个DC /DC 支路采用PWM( Pulse Width Modulation) 控制的Buck 型降压电路( 见图2) .图2 中OUT1 为支路1 的输出电压，OUT2 为支路2 的输出电压。利用电感和电容的储能特性，随着PMOS 管不停地导通和关断，具有较大电压波动的直流电源能量断续地经过开关管，暂时以磁场能形式存储在电感器中，然后经电容滤波得到连续的能量传送到负载，得到脉动较小的直流电压，实现DC /DC 变换。

PMOS 管型号为SI4405,PMOS 驱动器为ADP3624; PWM1、PWM2 为由ARM7 产生的频率固定、占空比可调的方波信号，可分别调节两DC /DC 支路的输出电压。为得到稳定的输出电压，采取如下设计方案：

1) 合理选择PWM 频率，有效降低输出电压的纹波系数，设计中取为20 kHz;

2) 当负载变化时，通过计算输出电压( 由AD 采样获得) 与目标值的差值大小，采用模糊PID( Proportion-Integral-Derivative) 算法，调节PWM1、PWM2 的占空比，在较短时间内，调整输出电压至所需的稳定值。

两个DC /DC 支路的均流方案如下： 在两个DC /DC 支路的输出端分别接高速PMOS 电子开关，利用ARM7 输出一个50%占空比的方波信号( PWM3) 控制一路PMOS 电子开关，同时利用该方波信号的反相信号控制另一支路的PMOS 电子开关。由于两支路输出电压相等，且在推挽模式下各工作50%时间，进而可实现均流作用。

2. 2 电流及电压采集模块

采用霍尔传感器( ACS712-20A) 测量LED 电流，它是利用霍尔效应制成的传感芯片，最大可测电流为20 A,满足白光LED 照明时所需的大电流要求。该器件内部集成精确的低偏置线性霍尔传感电路，且其铜制的电流路径靠近晶片表面，通过该铜制电流路径施加的电流能被集成霍尔芯片感应并转化为比例电压输出。通过标定霍尔传感器的输出电压与流经电流的关系，就可确定流经LED 的电流大小。由于ACS712-20A 的输出电压及被测电流间的反应灵敏度较低，故设计了一个灵敏度增强电路，主放大器为LM358,该电路可将灵敏度提高约3.3 倍。利用AD 转换芯片ADS1100 采集负载两端电压，实现反馈控制。

2. 3 过流保护及自恢复模块

该并联均流供电系统具有过流保护及自恢复功能，实现原理如图3 所示。其工作过程如下。1) 将霍尔电流传感器输出的电压信号通过比例放大、电压比较后产生用于驱动继电器的信号。2) 如果电流超过LED 承受能力，则比较器输出高电平，此时继电器驱动器2 立即动作，同时将DC /DC 主电路的K1和负载回路的K2 断开( 避免DC /DC 储能电容继续向负载充电) ,形成双重过流保护。3) 由于当DC /DC主电路以及负载回路关断后，霍尔电流传感器输出电压不能使比较器继续输出高电压，所以继电器驱动器2 无法使K1 和K2 继续断开。为更长时间保护电子线路不受损坏，设计中加入了延时保护电路，即当电压比较器输出高电平时( 继电器驱动器2 已工作) ,向一个储能电容充电( 由于充电时间常数小，充电过程很短) .当继电器驱动器2 停止工作时，该充电电容通过放电作用会使继电器驱动器1 在较长的时间内继续动作，从而保持K1 和K2 持续断开，形成延时保护( K1 和K2 由继电器驱动器1 和2 双重控制，任意一个工作时，都可使二者断开) .4) 当继电器驱动器1 或2 工作时，可点亮LED,发出报警信号。

5) 当继电器驱动器1 和2 均不工作时，继电器开关K1 和K2 吸合，LED 报警灯灭，实现自恢复。
