一种LED寻找故障的电缆测试仪的实现

电缆故障测试仪用于检测电缆故障，仪器种类、仪器型号大量增加，现在国内电缆故障测试仪器市场上，供应的仪器种类、仪器名称种类繁多，除了我们常见的电缆故障测试仪以外，市场上陆续出现了直埋电缆故障测试仪、路灯电缆故障测试仪、中低压电缆检测仪、电缆接地故障测试仪、矿井电缆故障测试仪等等。

随着近几年来电缆在各行各业的大量应用。对于没有用过电缆故障测试仪的用户来说，面对众多的电缆测试仪器名称、仪器型号，选用什么样的仪器，确实是一个难题。

本例描述了一个简单的电缆测试仪，它能形象地显示出一根16线电缆束(用于超声辅助驻车系统)的通断问题。一家承包商小批量地生产该线束，因此不适合采用自动化测试仪。为简单起见，用测试信号驱动几只LED,形象化地表示出通断情况。

LED = Light Emitting Diode,发光二极管，是一种能够将电能转化为可见光的固态的半导体器件，它可以直接把电转化为光;LED = Large Electronic Display,大型电子展示;LED = Lupus erythematosus disseminatus,播散性红斑狼疮，一种慢性、特发性自身免疫病;led是lead的过去式和过去分词，意为领导，带领;俄罗斯Pulkovo机场的IATA代码。本词条主要介绍发光二极管。

图1中的电路产生一个从0至15的二进制数(0000至1111)。可以用一只555定时器和一个二进制计数器生成这些数，不过本电路采用的是一个微型8 Pin微控制器。一根四线总线将数字传给两只4-16线74HC154译码器，在它的16根线上产生有效的低信号。用一只74HC04反相器将驱动译码的输出反相，为电缆束中的每根线提供一个LED驱动信号和限流电阻。

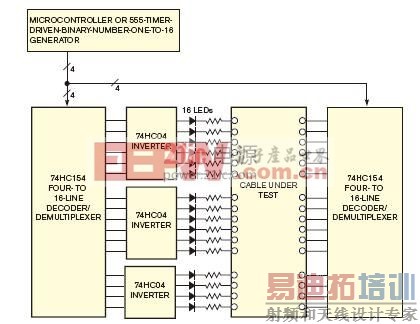

图1，一对4-16线分路器可选择被测电缆束中的导线。

当电路扫描线束时，测试仪应为好的导线提供唯一的发光LED.如果扫描足够快，所有LED看来都是发光的，虽然每个只是发光1/16的时间。图2表示用8只LED的完整电路，但它有16只LED的空间。

如果线束中有断线、错误电线位置，或其它通断故障，则会直接使相应LED熄灭。电线交换也会使两只LED熄灭。同时，只有一个阴极有高电平驱动，其它则为低电平，以及只有阴极为低电平驱动，其它则为高电平。因此只有正确连接的线可以通过这个测试。

如果需要测试多于16根线的线束，可以将多个译码器级联使用。以同样方式，还可以使用大管脚数的微控制器。

图2，电缆束测试仪用LED指示良好的连接。
