为什么我的pcb不能fanout

录入:edatop.com    点击:

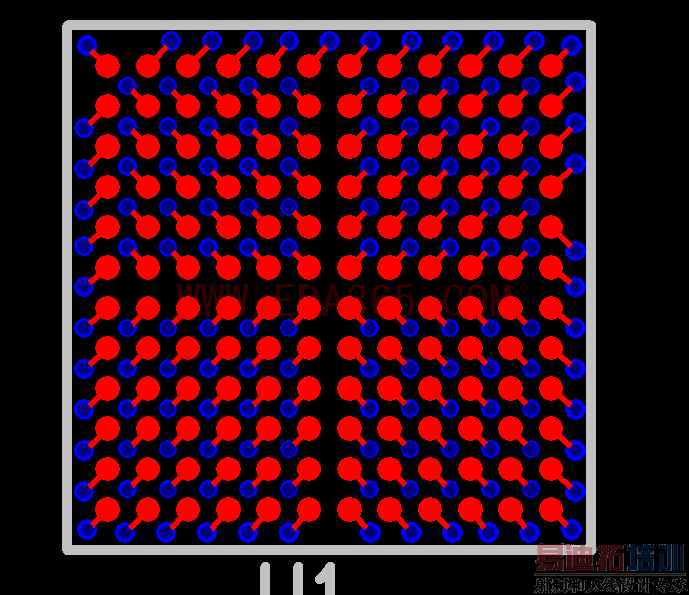

试了好多天了,每次fanout的时候它总是提示strategy file is missing corrupted我的via 大小  和格点都设过了啊  谁能告诉我是什么原因, 哦我把它导出到4.0的就可以,我现在用的2007,用2005又不行太怪 了.


这个问题我也想知道,高手在何方
哈哈

莫非楼上也有同样的遭遇?

好像碰到过.

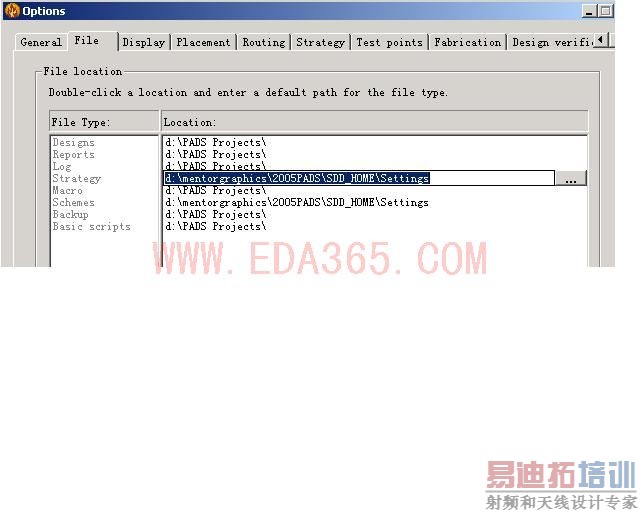

设置一下STRATEGY文件的路径应该就可以了

先生一语惊醒梦中人!涛涛江水不能表达我对先生的感谢万分之一.

我成功了!

你的图片也太大了,1.56M,显示好慢,以后图片如果很大的话可以考虑存为gif格式或PNG格式再上传,这样就快多了,我试过,如果存成gif格式,只有20多K。

O 了

ding

什么意思,还是没解决,对单个引脚焊盘无法fanout,周围什么器件也没有

解决了我的大问题,谢谢!谢谢!

各位大侠指点一下:
我用的也是PADS2007,也是不能Fanout
