两层板如何实现50欧姆阻抗匹配
录入：edatop.com 点击：

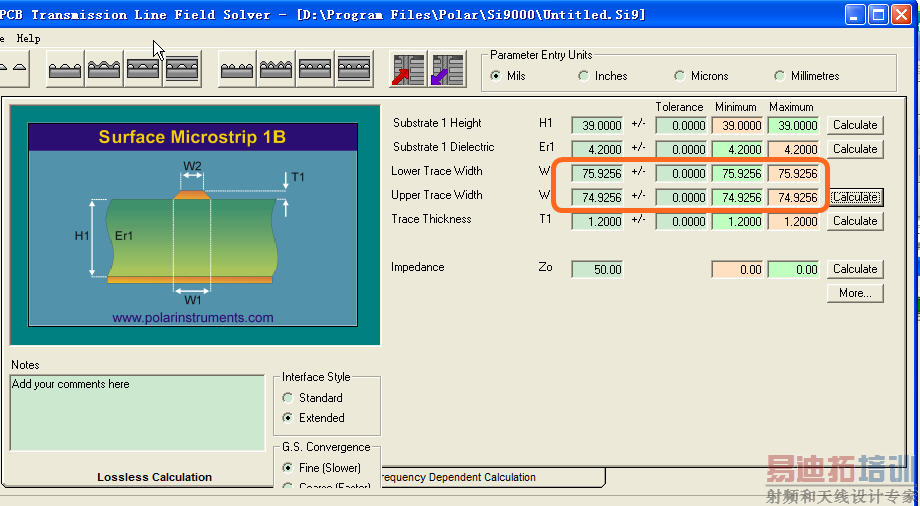

大家知道，在射频电路的设计过程中，特性阻抗的控制非常重要，若特性阻抗做的不够好，对后期的调试会带来很大的麻烦。在多层板中，一般射频走线和参考层之间的电介质是很薄，射频部分的线不用走多宽就可以满足，但是两层板出于强度的考虑，不可能做的很薄，顶层和底层之间的电介质很厚，用常规的阻抗方法计算，那走线将会很宽。例如：板厚1MM（39.37mil）运行polar si9000
75mil的线宽，对于射频部分的器件是不可能实现的；尝试用另一种方法 运行Polar软件，选择Surface Coplanar Waveguide With Lower GND 1B这个模型，如下图
33mil的线宽，相对于75mil的线宽就很容易能够实现了，当然调整Ground Strip Separation的数值，会得到不同的线宽，可根据要求而定。
希望以上会对大家有用
更多资料以后会陆续发贴
75mil的线宽，对于射频部分的器件是不可能实现的；尝试用另一种方法 运行Polar软件，选择Surface Coplanar Waveguide With Lower GND 1B这个模型，如下图
33mil的线宽，相对于75mil的线宽就很容易能够实现了，当然调整Ground Strip Separation的数值，会得到不同的线宽，可根据要求而定。
希望以上会对大家有用
更多资料以后会陆续发贴
我一般是走10-20mil的
唉，双层板实现阻抗匹配，太不实际。
就像楼主所说的两层板就只能做共面阻抗控制了
有工具可以直接计算相应板厚下的，线宽和对地间距的，阻抗只要接近50欧姆就可以了，双面板我们公司一般是1.35mm和1.4mm ，板后一般是0.8MM
上面只是提供一个估算的方法，完全匹配的值还要与板厂沟通，
比较困难，呵呵
原来如此，呵呵
