请帮忙看看这样走线有什么意义？有图.
录入：edatop.com 点击：
上图usb线从CPU出来时线宽是0。1mm，经过22R电阻后走线宽度为0。3mm,最后经过孔后又变成线宽0。1mm。请问这样走线有什么意义吗？会不会出现阻抗不连续？这样走线是不是滤波效果好呢？
从外部近来的线应该先经过ESD，再走滤波，完后才进入内部。
泄放回路线应该宽。
滤波电容走线宽，引线电感小。
信号线细一点，阻抗大，抗干扰能力强。
图上没有任何意义.
关注一下
我觉得三楼的师傅说的也有道理，可能画这个板的人只是随便画的，有没太大意义。

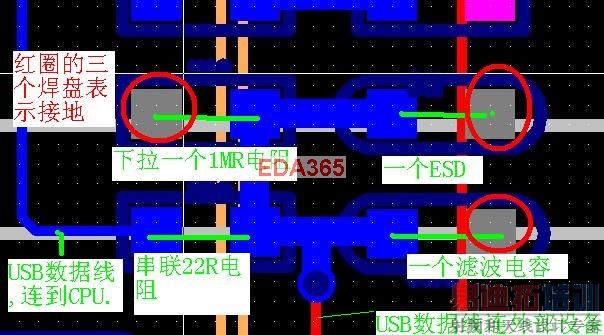

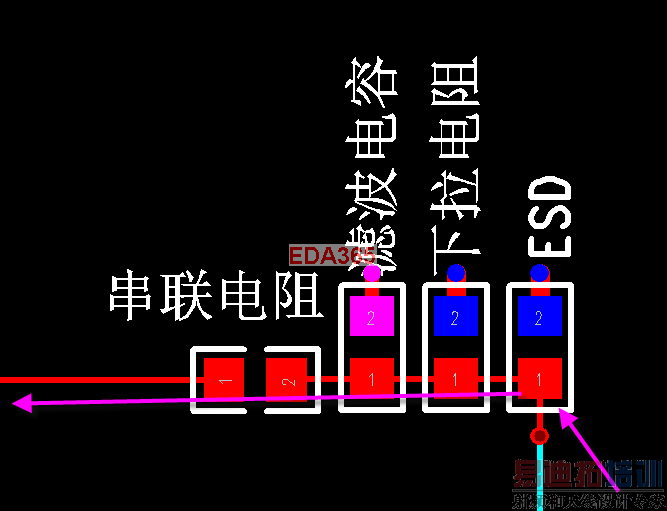

这样处理才有意义:
谢谢！谢谢！学习了，规范加艺术。
