取样电阻(二)

录入:edatop.com    点击:

面对琳琅满目的电阻产品,让我们选择很麻烦,由于价格的差异和对取样电阻种类不够熟悉,让我们常常在性能和成本之间难以抉择,现在就让我们来一直谈论一下各种性能的价格比较吧。

按照价格的分类的话,我们可以分为三类(这里主要谈论贴片):

第一类,CS系列,也叫电流检测电阻,如图1.这类是最常用和使用范围最多的,用量也是最大的,一般用在电流较小,在恒流在10A以下使用.工作温度变化不大才能使用.

优点:尺寸齐全,价格低.

缺点:功率小,温漂大,

CS系列也可以分为3小种,

CS1,价格最低,无温漂要求,

CS2,价格一般,温漂在800-15000PPM,

CS3,价格稍贵,温漂300-600PPM,

正常工作温度:0°C ~70°C

取样电阻 电流检测电阻

图1.电流检测电阻

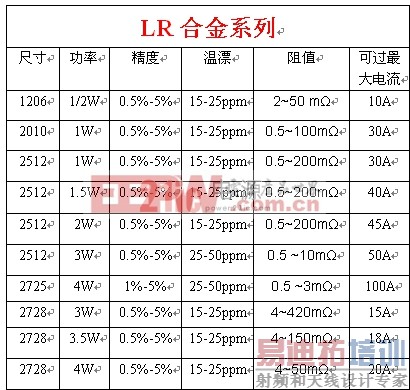

第二类,LR系列.即是合金电阻.如图2.

在控制器,电源端保护,车身电子控制系统等,建议电流在10A-50A使用.

正常工作温度:-65°C~ 100°C

优点: 1,功率较大,可达4W

2,能承受较大电流的瞬间冲击,

3,阻值低,阻值从0.25mR-420m

4,温漂小,15PPM-50PPM

5,可以承受瞬间的电流冲击.

缺点:价格比CS高.

合金电阻 取样电阻

图2,合金电阻.

第三类.ISA-PLAN系列,如图3.

在电池和电源管理系统以及汽车电子用得比较多,建议在恒流20A-180A的情况下选用.

正常工作温度:-40°C~ 120°C

优点:1,温漂低,10PPM,

2,功率大.最大20W

3,热电动势小,

4,有良好的长期稳定性,

5 低电感,可以小于1nh.

以上的特性,合金电阻不能随便取代的.

缺点:价格高.

取样电阻

图3,ISA-PLAN系列

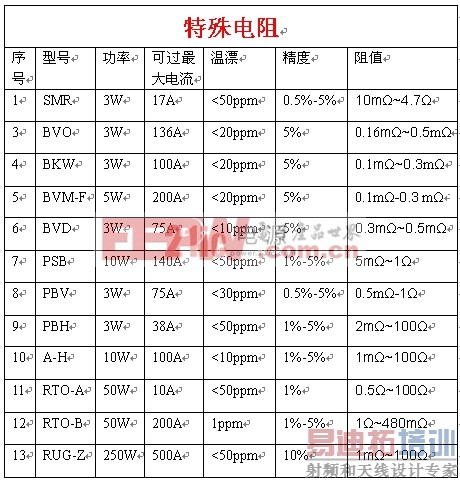

第四类. 特殊电阻,如图4

此类电阻也具备三类的特性,

由于价格贵,不到万不得已才使用到.

正常工作温度:-40°C~ 120°C

建议在50A-500A的恒流下使用,

阻值在在1R以上的可选用

优点:1,功率大,可达250W,

2,精度高,最高可达,0.01%,

3,温漂小,可做1PPM

4,阻值范围大,从0.1mΩ~100Ω.

5,最高可以持续通过电流为 10,000A

缺点:价格高,周期长.

取样电阻 特殊电阻

图4,特殊电阻.
