电源欠压过压报警保护器
录入：edatop.com 点击：
一、 名称：电源欠压过压报警保护器。
二、 功能：当电压低于180V或高于250V时，可进行声光报警。当外接交流接触器时，可切断电源，保护用电设备。

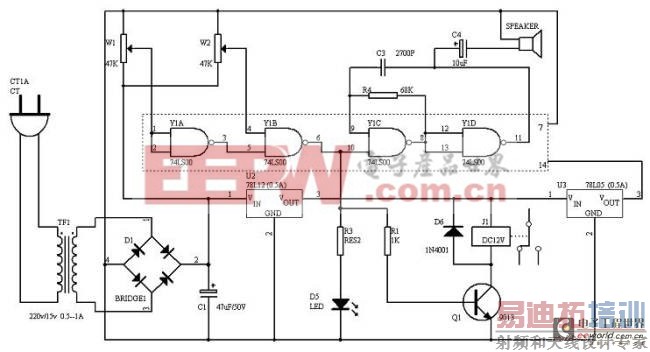

三、 电路图：
电路图
四、 元件表:
元件表
五、 原理说明：
输入电源电压正常时，Y1A输出高电平，Y1B输出低电平，发光二极管LED及振荡发声电路Y1C、Y1D和喇叭不工作，控制部件J1也不工作。当电压高于250V或低于180V时，Y1B输出高电平，发光二极管亮，振荡发声电路工作，发出鸣叫声，控制寄电器J1闭合，当J1的常开触点外接交流接触器时，就可控制主电路断开电源。
六、 调试方法：
第一步当输入电源电压为250V时，调节W1使得Y1A输出刚好由低电平转为高电平，第二步当输入电压为180V时调节W2使得Y1B的输出由高电平转为低电平。
