pads－pcb如何显示元件的value？

录入：edatop.com 点击：

以前有见过，但是现在忘记怎么搞了？

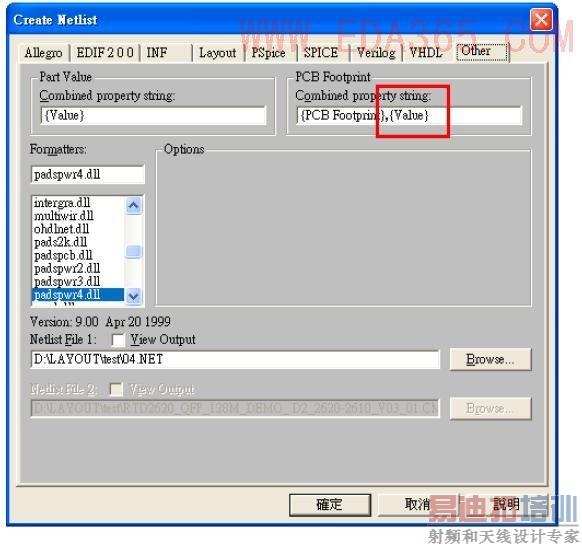

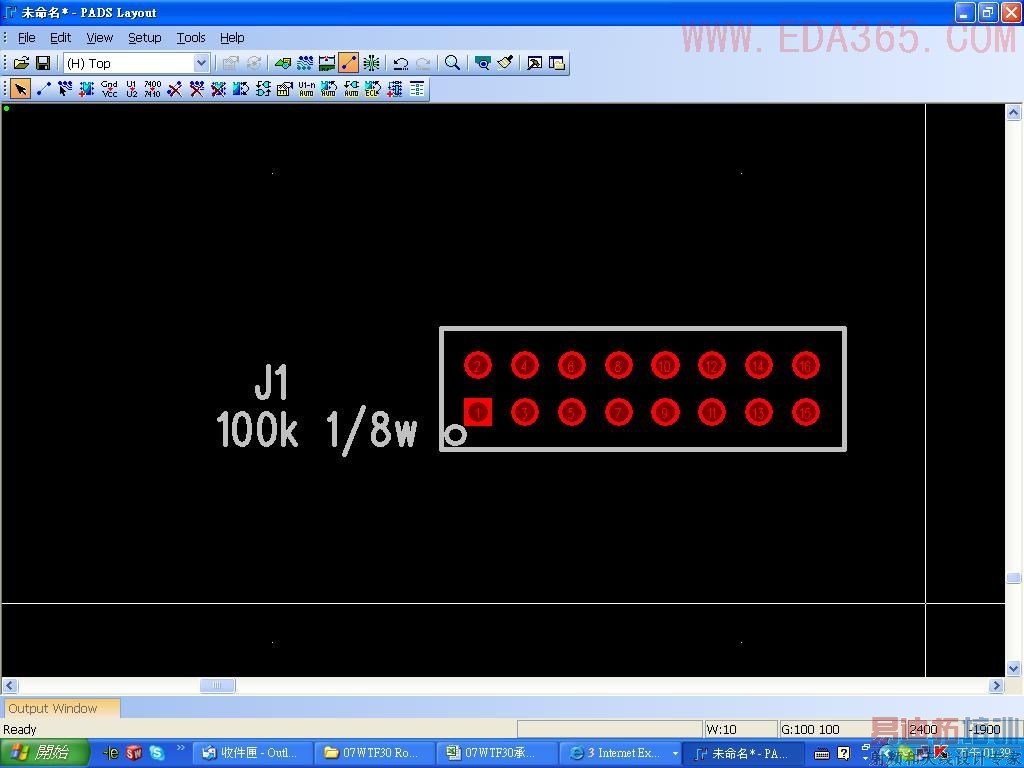

我现用的是Orcad10.3(简版)+pads2007 。记得是在orcad出net时候，加一个,{value}，如下图所示：

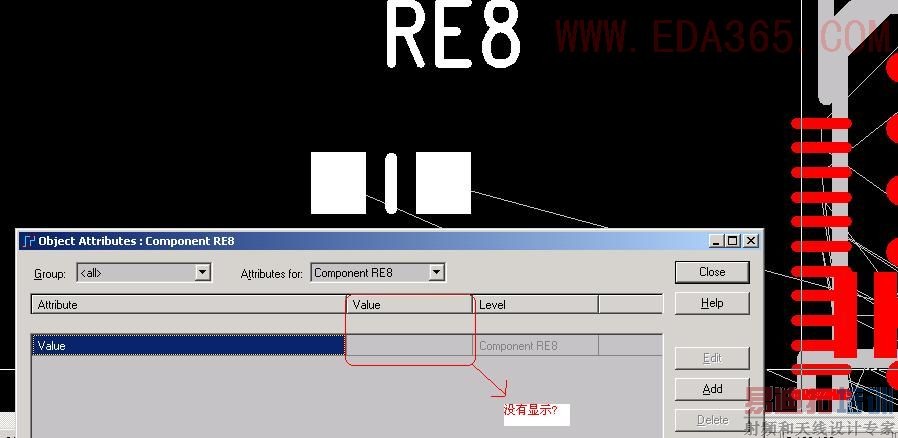

可是我在pads中如何都找不出这个值来，应该在哪里看？

是不是pads2007不支持啊？

谢谢兄弟，我这还是不行啊，怎么办？　

原理图value属性没问题吗？我是2005的

在ECO下試試

二位兄弟，教教小弟怎么做吧！是不是我的流程不对？急。
1、ORCAD中是有值的；我用的是10.3的简版，只要有输出那肯定是没有问题的；pads用的是2007.
2、在ECO下也不行，总之那一行无论怎么捣鼓就是没有显示，为什么会这样呢！
跟输出格式*.dll（这里pads有几个可以选择的）没有关系吧！
请帮忙贴上操作步骤，万分感谢！

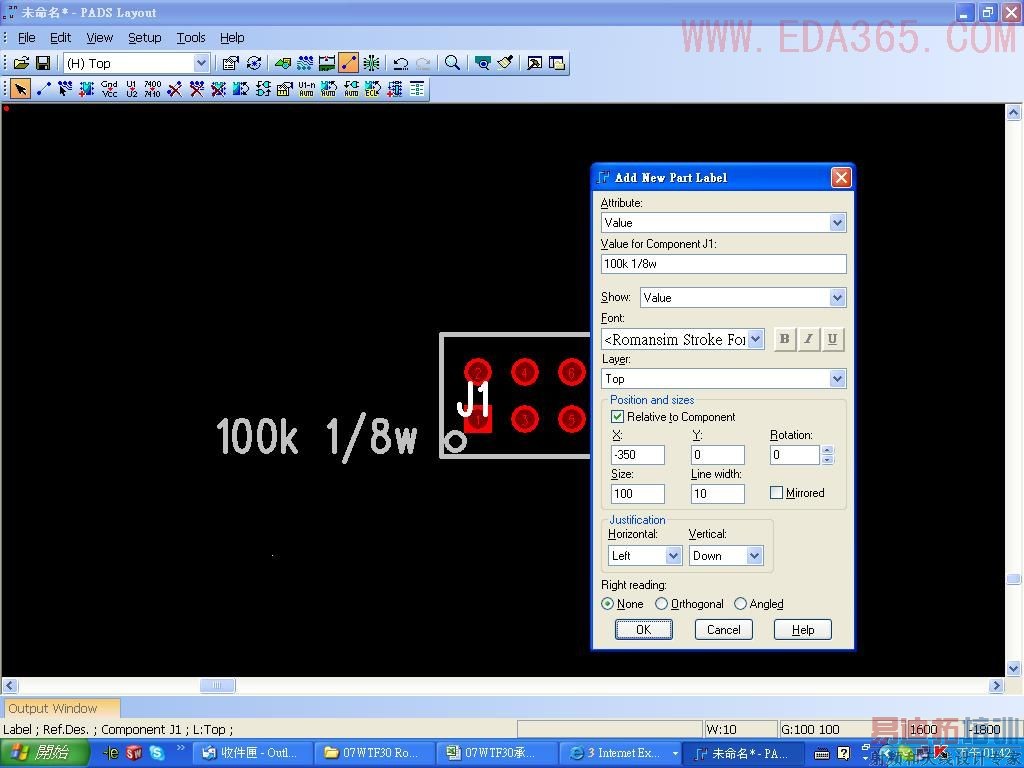

总算成功了，哈哈！
自己重新画了个简单的电路，实验了一下，终于可以了，
