pads中如何将多个PAD定义为一个焊盘
录入:edatop.com 点击:
觉得这个和制作异型焊盘有些不一样,但不知道怎么处理。
如下图:

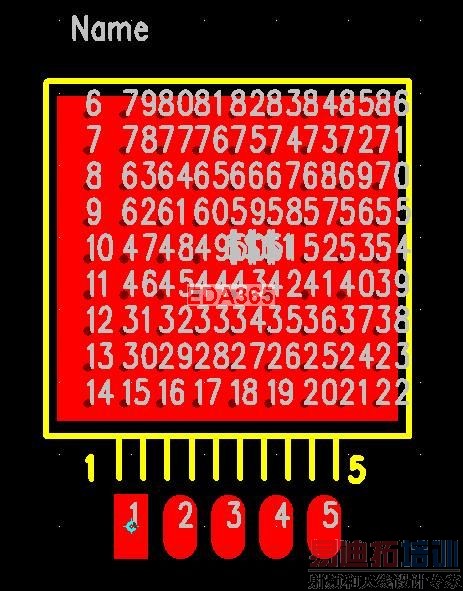

在制作一些功率器件时,往往为了散热,会在PAD上打许多过孔。在制作封装时可以将这些过孔打好方便以后调用,但这些打好的过孔和PAD并不是同一个网络,有没有方法是的过孔和PAD连起来为一个PAD?
谢谢各位的回复!
如下图:
在制作一些功率器件时,往往为了散热,会在PAD上打许多过孔。在制作封装时可以将这些过孔打好方便以后调用,但这些打好的过孔和PAD并不是同一个网络,有没有方法是的过孔和PAD连起来为一个PAD?
谢谢各位的回复!
這應該是不行
可以用合并的方式
不是给自己找麻烦嘛?
合并是不行的,可以把地的pin设置signal pins为GND,在原理图上隐藏不必要的pin
谢谢各位回复!
