解答如何创建如图的异形焊盘

录入：edatop.com 点击：

我之前提出的那个问题，用异形引脚可以解决，把过孔和引脚作为异形组合起来就可以走出线来了

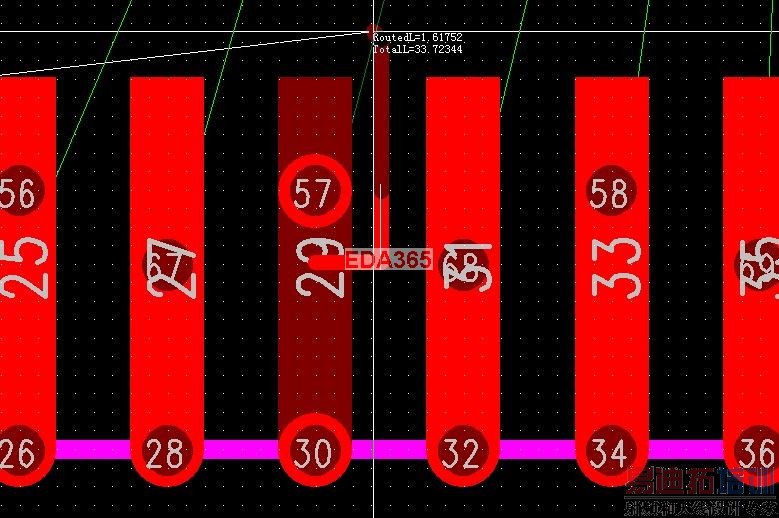

如图：但是我不知道如何创建，请教pads高手解答下谢谢。

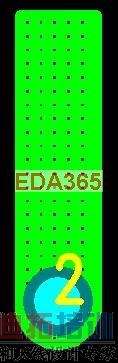

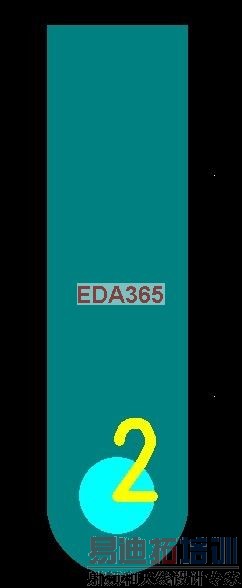

在封装编辑里创建一引脚，再按你的要求画一块铺铜，选中焊盘，点右键选Associate，再点到铺铜即可，如下图

您好！我的引脚上面要有两个过孔，而且元件1 和元2 之间的孔一个偏下、一个偏上。只有最下面一排过孔才是一直的，而且我的引脚是有宽度和高度的，如果用铜皮怎么知道宽度和高度呢？还有就是我的引脚是需要双层的，好像铜皮只有一层。
