金手指在LAYOUT的DRC CONNETION中总会显示ERROR
我的金手指设计见图片!
请各位大大帮帮解决!很是头疼。
在菜单栏中:Tools /Verify Design 设置的问题,你检查了哪一项
C:Documents and Settingsrad76lg桌面connectivity.jpg
图片看不到啊
在菜单栏中:Tools /Verify Design的第二项connectivity连接性能
金手指应该是单层的,RNN 1.5
CNN 0
RNN 0这样。

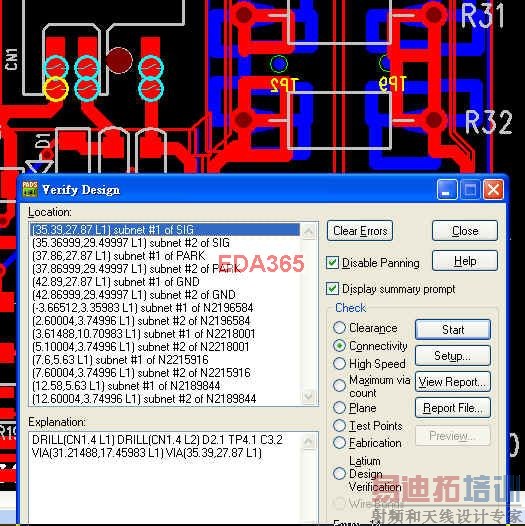

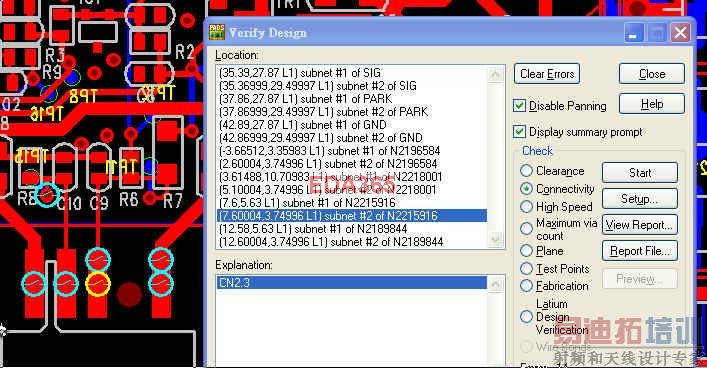

我选其中两个PIN连接,见图片
C:Documents and Settingsrad76lg桌面1.jpg
C:Documents and Settingsrad76lg桌面2.jpg
C:Documents and Settingsrad76lg桌面3.jpg
C:Documents and Settingsrad76lg桌面4.jpg

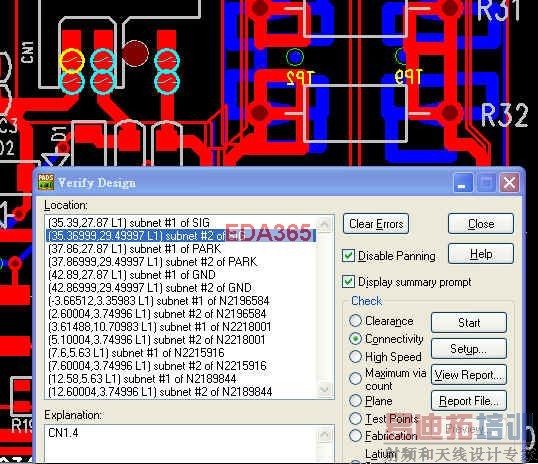

我选其中两个PIN连接,见图片
C:Documents and Settingsrad76lg桌面1.jpg
C:Documents and Settingsrad76lg桌面2.jpg
我已经试过了,将金手指设为单层,TOP一个,BOTTOM一个,用VIA连接起来,但DRC CONNETIVITY还是一样的结果!

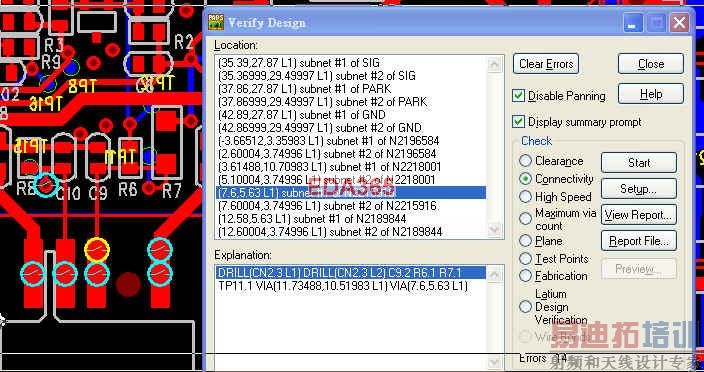

我截两个PIN的图片给你,谢谢!
图中有错误标志的地方是via么?
因为公司案子,我删掉IC,传送PADS2005的ASC文件给你,请帮帮忙查看金手指的DRC连接问题!谢谢
123.rar
封装都没做对,要两面金手指,就要用过孔连接起来呀。
我用2007检查错误,金手指上没有出现问题。
你做金手指焊盘的方法和我的不同
我知道你的器件是侧插的,两面都有贴片焊盘,且相同位置的顶;底层焊盘属于相同网络

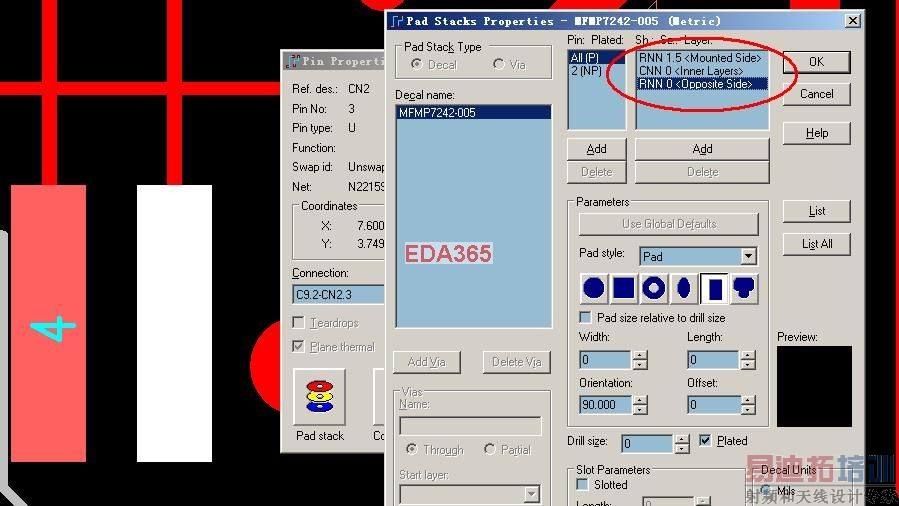

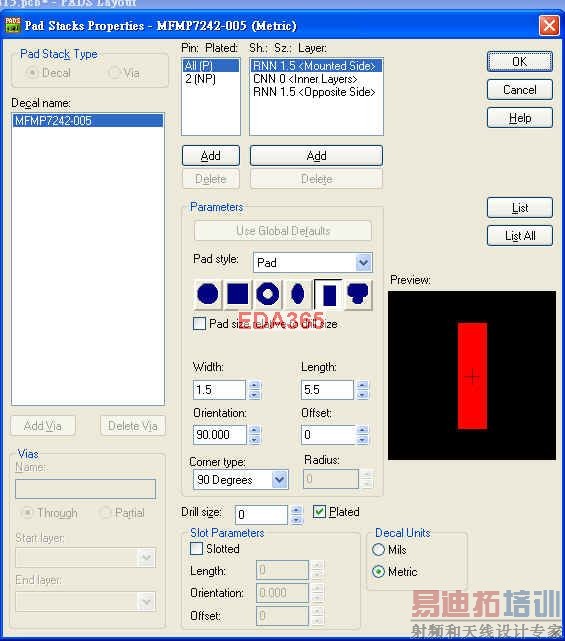

你的焊盘做法是用一个引脚,定义了两个面都有焊盘---图

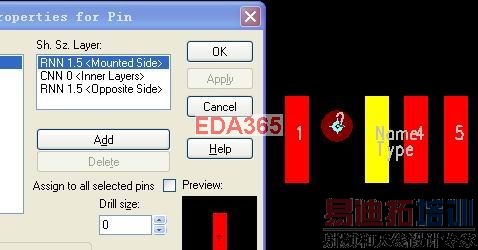

我的做法是用一个引脚,只定义一个面的焊盘----图
而另一个面的焊盘,用另外的引脚来做,哪怕他们是同一网络也会使用另外的引脚。
所以你做这个器件是4个pin,我做的话将会有8个pin。
虽然不知道2005为何报错,但从引脚数来说一定存在差异,你不妨一试。
其实从器件本身来说,那颗料一定是8条腿,所以严格来说4个pin是不合理的。
