DOM反激式PFC转换器等效电路的平均模型
录入：edatop.com 点击：

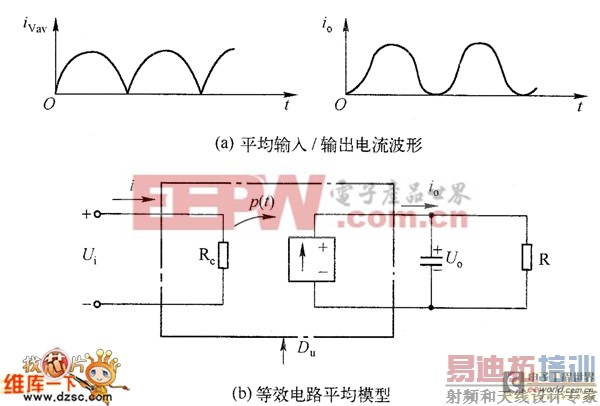

图1（a）为DCM置反激式PFC转换器在一个开关周期内的平均输入、输出电流波形，图2（b）为DCM反激式转换器等效电路平均模型。图中点画线框内所示工端口电路模型中，输人端口是一个占空比Du控制的无损电阻，表示DCM反激式PFC转换器输人电阻为氏，一个开关周期的平均输人电流ivav波形为半波正弦，与整流后市电电网输人电压Udc波形一致，因此功率因数理论值为1。输人电路的瞬时功率P，100％传送到输出端，因此从输出端看，它又是一个恒功率源，即图1（b）点画线框内的输出端口网络。在一个开关周期内，平均输出电流io的表示式可以推导如下：
图1 DCM反激式转换器
输入电压Udc＝Ui／|sinωt|，Ui为输人电压峰值
开关电流平均值
电流ivav的波形如图8～26（a）所示。
瞬时输人功率
平均输人功率
输出电流
电流io的波形如图8－26（a）所示，它含有两倍电网频率的谐波分量。
输出电流的直流分量为
