  图1所示为一个开关周期内BIFRED转换器的三个等效电路。假设输出滤波电容C很大,可以等效成为电压源Uo。图2为BIFRED转换器的工作波形图。

  TON=DuTs为开关导通的时间,Du为占空比,Ts为开关周期;

  Toff=(1—Du)Ts为开关关断时间;

  Du1Ts为电流iL下降、但不为零的时问;(1-Du-Dut)Ts.为电流iL等于零的时间。

  (1)0≤t≤DuTs,开关S1导通,D2关断。输入电流iL上升,上升的斜率为Udc/L1,为整流输入电压。L1储能,电容CB放电。变压器的励磁电感Lm储能,励磁电流上升,上升的斜率为UB/nLm。等效电路如图1(a)所示。

BIFRED转换器的工作原理

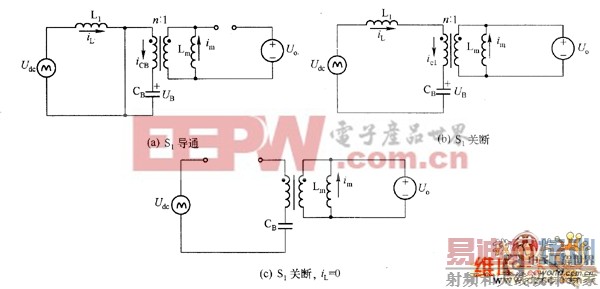

  图1 一个开关周期内BIFRED转换器的等效电路

BIFRED转换器的工作波形电路图

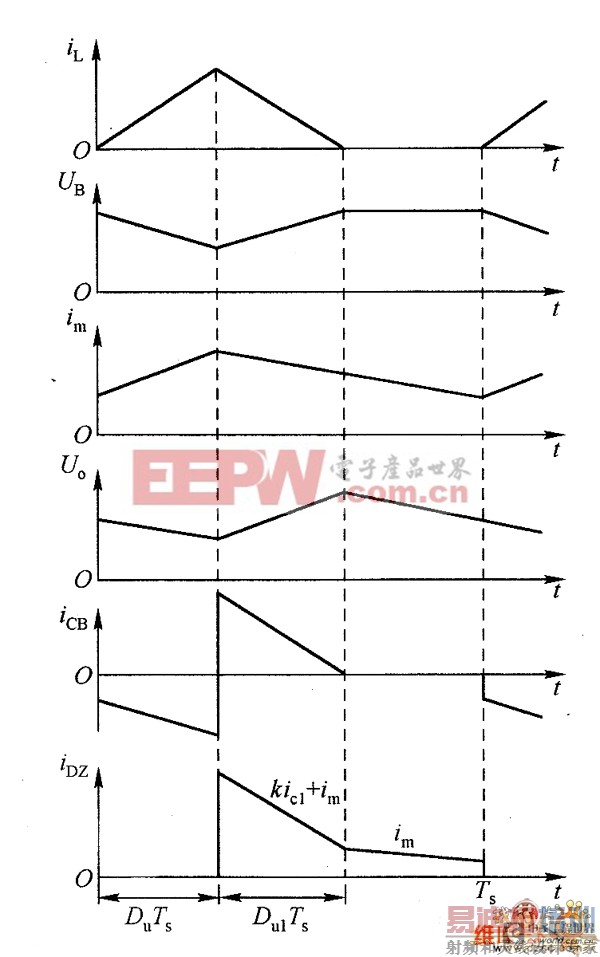

  图2 BIFRED转换器的工作波形

  (2)DuTs≤t≤(Du+Dul)Ts,开关S1关断,D2导通。L1的储能对电容CB充电,iL下降,其下降斜率为-(UB+nUo-μdc)/L1。励磁电感Lm的储能向负载释放,使励磁电流im下降,下降斜率为-Uo/Lm。等效电路如图1(b)所示。

  (3)t≥(Du,+Du1)Ts,开关S1仍然关断,电流iL等于零,励磁电流im继续以同样的斜率线性下降。等效电路如图1(c)所示。

  前面已经说明,DCM Boost PWM转换器的电感电流峰值iLPK正比于sln|ωt|,具有PFC功能。

  一个BIFRED转换器样机的实验结果如下:Uo=5V,P。=90W,fs=50kHz,η=71.12%,输人电流的3次谐波为16.84%,5次谐波为2.715%,7次谐波为2.3%。
