三端固定稳压器的稳压与检测
录入:edatop.com 点击:
无论是三端固定正电压稳压器,还是三端固定负电压稳压器,若使用不当都会造成仪表显示值不稳,产生跳动。位式调节仪会出现内部继电器触点抖动或造成误触发,仪表内部各个功能模块、集成电路工作不正常,检查时可用万用表按表的要求分别测量稳压器输入端和输出端电压是否符合规定要求。若稳压器输入端没问题而输出端输出的电压不稳或示值不对,则可能是稳压器已损坏,应予以更换;若输入端电压不能满足要求,可测量从整流桥路电路输出的直流电压,以确定是否是前级出现问题。有时,由于稳压器输出回路发生短路等原因会造成稳压器表面温度过高,若发现此问题,则应立即切断电源,以免烧毁稳压器。

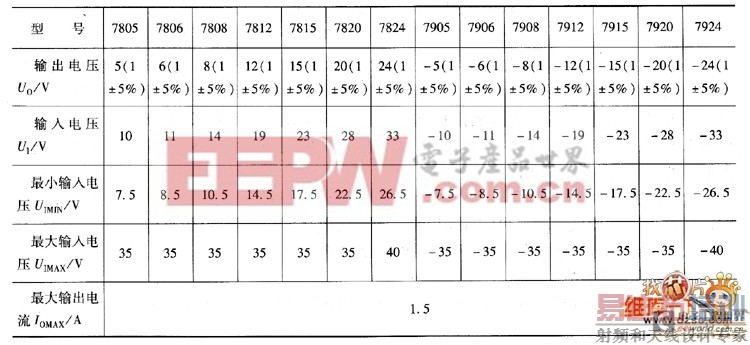

表 7800与7900系列三端稳压器的参数
检测时可应用电阻测量法,即用万用表电阻挡测量3个管脚之间的电阻值,也就是说,测量任意两管脚之间正反向电阻,若任意一次的测量值为零,则说明两管脚发生短路;若测量值为“∞”,则两管脚间开路无输出。
