PADS Router 走多层板差分线问题,请指点一下

录入:edatop.com    点击:

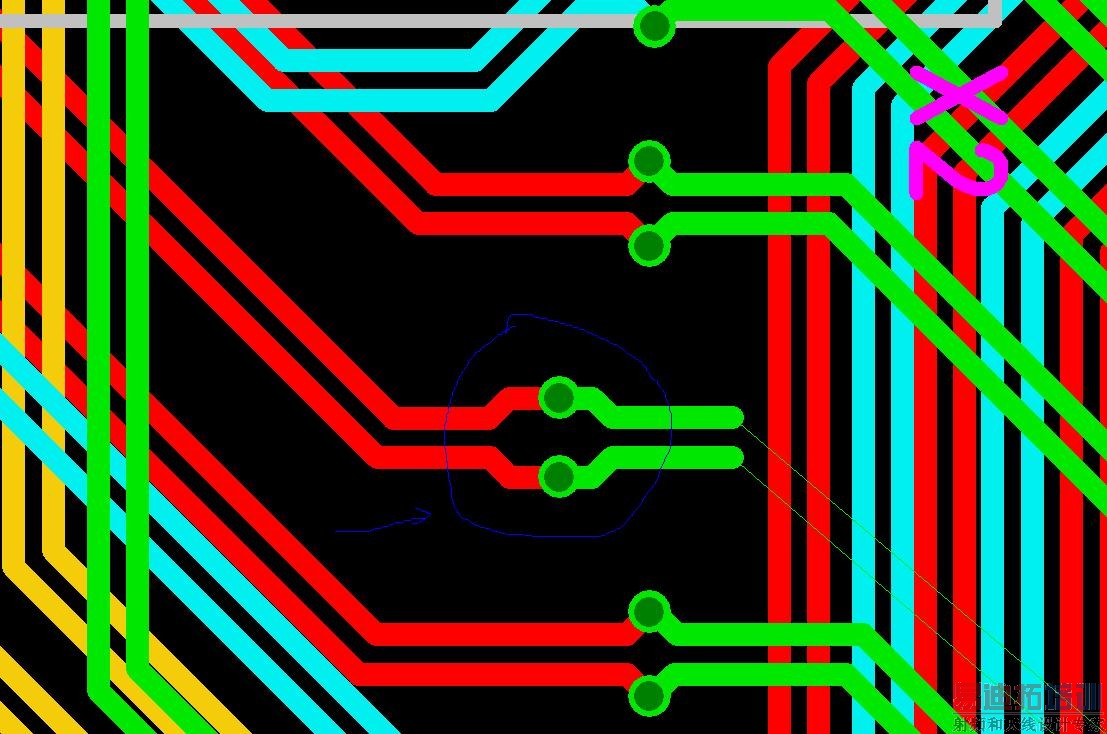

如下图
1.未走完的那对差分线,为什么在靠近过孔处的地方总会分开一下呢,而不能像其它那些差分线对一样
2.怎么设置才能使过孔出来的那对线走到自己想要的一层上,像现在图上那种况,过孔出来的线默认的情况都是到绿色的那一层,而我需要到红色的那一层,该怎么设置
3,在定义差分线时,差分线对之间默认的距离怎么设置?

这个还真没研究过这个问题

1:在过孔的地方分开,你可以走完线后再调整一下就好了,也不怎么耽误事,一般用shitf+S进行调整,或者点击工具栏中的file:///C:Documents and SettingsAdministratorApplication DataTencentUsers932945786QQWinTempRichOle@ZHHHC8L((@XX1LOZ]D6SL7.jpg

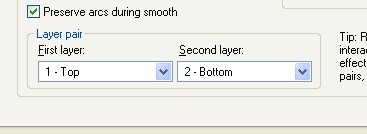

2:在router中,tools-option-routing ,把layer pair设置一下就好了,如图:

3:你是说设置差分线对和差分线对之间的距离吗?这个好像没有。如果是设置差分线对中两根线的间距,在layout中可以设置,setup-design rules-differntial pairs,默认的间距是你在default中设置的间距,你也可以修改。router中设定差分线我感觉没有layout中方便。

因为我走的差分线比较多,修起来比较麻烦,,
很感谢,,!

好东西学习中,

学习。

学习

shift+s这个功能很好用。
