开关调节器的效率( 忽略交叠开关损耗)
录入：edatop.com 点击：

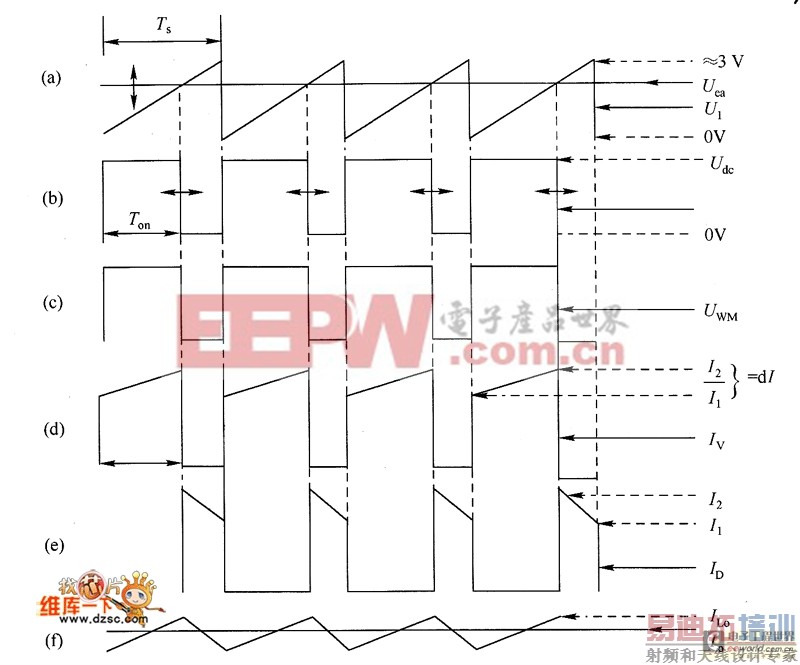

了解了开关管V和续流二极管D的电流D（见图d、e）就可以计算电路的损耗和效率。若电流流过开关管V和二极管D时导通压降为零，则总的损耗就为零，效率为100％，V关断时，其承受最大电压为Udc，但电流为零，因此损耗为零；V导通时，D的反向电压为Udc，但电流极小，损耗同样为零。
如图 开关调节器的效率
这样，电路的所有损耗只是V和D的导通损耗加上V的交叠开关损耗。在V导通瞬间，V的上升电流和下降的电压有交叠，会造成导通损耗。而在 V关断瞬间、下降的电流和上升的电压有交叠，会造成关断损耗。
由图（d）、（e）可见，在V和D导通时间内（TON和Toff）其电流平均值均为斜坡的中点值，即直流输出电流Io，由于在很宽的电流范围内，V和D的 导通压降均为1V，所以导通损耗可以表示为
如果忽略交叠开关损耗，则效率为
