帮忙，如何输出盲埋孔
录入：edatop.com 点击：
高手帮忙，如何输出盲埋孔！
如何输出盲埋孔?你是要输出gerber文件呢? 还是要建盲埋孔? 要建的话,就在焊盘编辑器setuppad stacks里面建, 然后再到setupdrill pair分配via的层对.
谢谢回复，我是要导处gerber文件，但是不知道怎么设置。
对于盲埋孔的Gerber文件输出也是需要注意的地方，除
了正常输出各层Gerber文件之外，还必须输出如V12、
V27、V78层的NC Drill文件

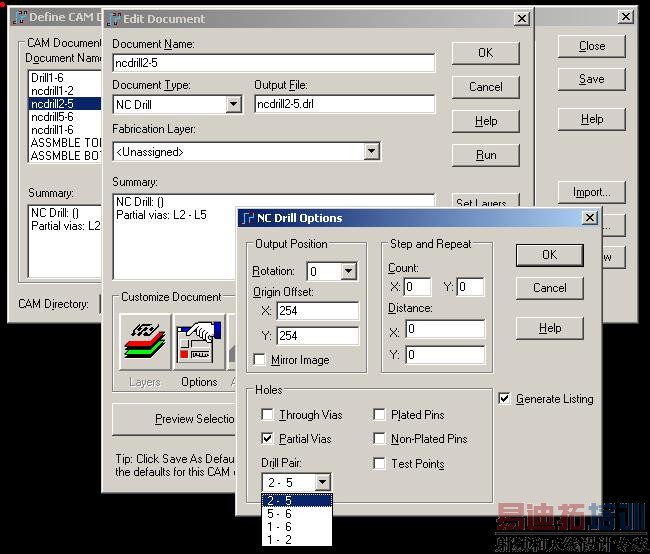

? 点击菜单File－CAM…－Add－Document下拉选择NC Drill－
Options，选择Holes下的Partial Via选框，在Drill下拉菜单中选择您
所需要建立的Drill类型，如“1－2”、“2－7”、“2－7”等。
? 产生每层NC Drill时,注意每层给一新名称，如DRILL12, DRILL27,
DRILL78, DRILL18,并在NC Drill option内设定一个X,Y值，如1000,1000
谢谢，非常详细
