线性稳压电源的设计简介
录入：edatop.com 点击：
系统设计思路：
线性稳压电源的主要结构如下图所示：

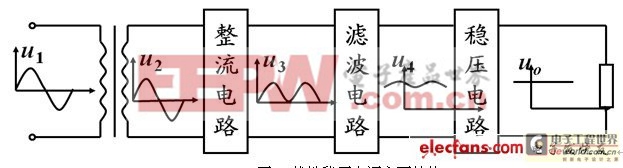

图1 线性稳压电源主要结构
直流稳压电源一般由电源变压器，整流电路，滤波电路及稳压电路所组成。变压器把市电交流电压变为所需要的低压交流电，整流器把交流电变为直流电，经滤波后，稳压器再把不稳定的直流电压变为稳定的直流电压输出。本设计主要采用直流稳压构成集成稳压电路，通过变压，整流，滤波，稳压过程将220V交流电，变为稳定的直流电，并稳定输出直流电压。
2.系统功能及其使用说明：
1.变压器

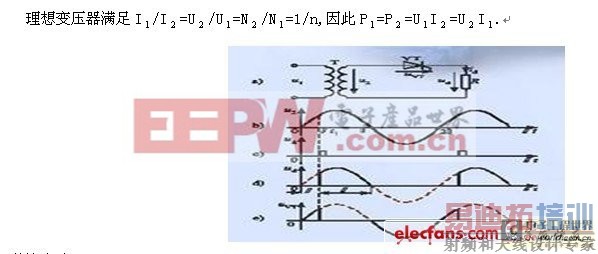

变压电路相对简单，仅有一个单相变压器，变压器将市电转化为电路能承担的电压。变压器是变换交流电压、电流和阻抗的器件，当初级线圈中通有交流电流时，铁芯(或磁芯)中便产生交流磁通，使次级线圈中感应出电压(或电流)。变压器由铁芯(或磁芯)和线圈组成，线圈有两个或两个以上的绕组，其中接电源的绕组叫初级线圈，其余的绕组叫次级线圈。变压器的基本原理是电磁感应原理。
