求助：DXF文件导入Pads后线段丢失

录入：edatop.com 点击：

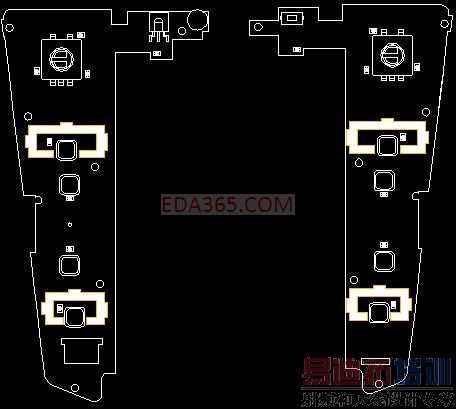

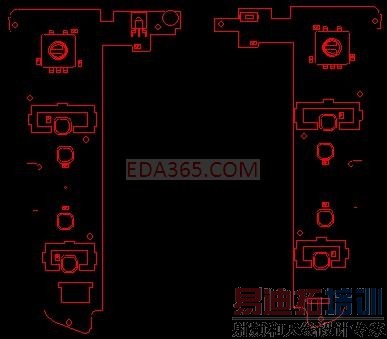

我在做DXF文件导入POWER后，有些线段丢失了，在pads里面没有显示出来，请看图片。

想知道是什么原因，如果解决次问题？
请高手帮助解决？感激不敬。

将结构图另存为最低版本的DXF格式

在结构图导成DXF文件之前，想将其全选整合，完了导成DXF文件，再导入到PCB里面之前也进行框选，整合，保存，然后再复制，粘贴到PCB中就不会丢失！

感谢两位大侠的指点，照此方法不能解决此问题，
附件传上，请帮忙分析！谢谢！
PCB板图.rar

应该是你的dxf画的不对详情见附件
pcb样板.rar

打开dxf文件，全选结构图，在特性中将颜色图层设为一致如图

再全选，x+enter，把线条打散。最好把里面填充的颜色删掉。

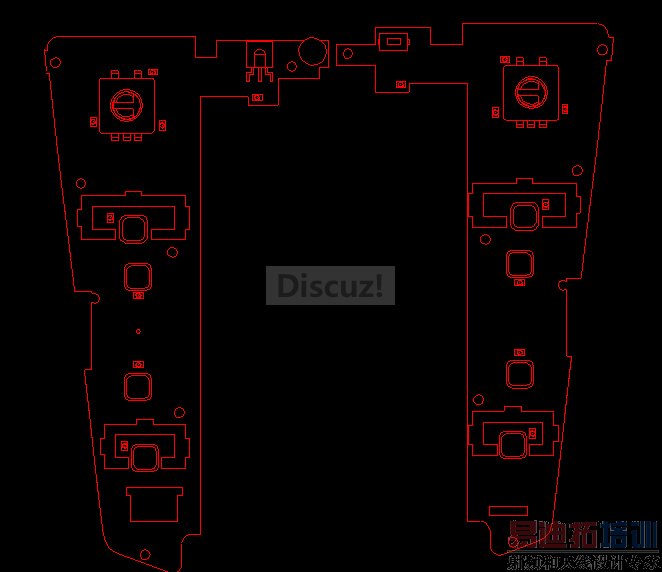

另存为最低版本的dxf文件。导入layout后效果如下图

PS:上图显示线条似乎有断，请放大查看

非常感谢dallacsu，困扰我很久的问题解决了，很高兴，很感激！

有一些结构线在PADS里面隐藏了，把它显示出来就好了！

有些设置了导入PCB后颜色又不一致了有的是蓝色的
