元件超出板框，如何设置可以忽略此类间距错误？
录入：edatop.com 点击：
如题。找了半天不知道在哪里设置。请高手解答。
哈哈，你自己忽略就行了。
请问在哪里忽略？视而不见的忽略吗？
因为我看到同事的板不会报错，对比设置，大家找了半天最后没找到根本原因，我对比查看了间距规则，没有什么太大区别的。
不知道问题出在哪里了。
这个我也遇到过，也不会设，检查的时候报错，把别的错误改正（如果有的话），这个错误不用理他，因为这一部分本来就这样。

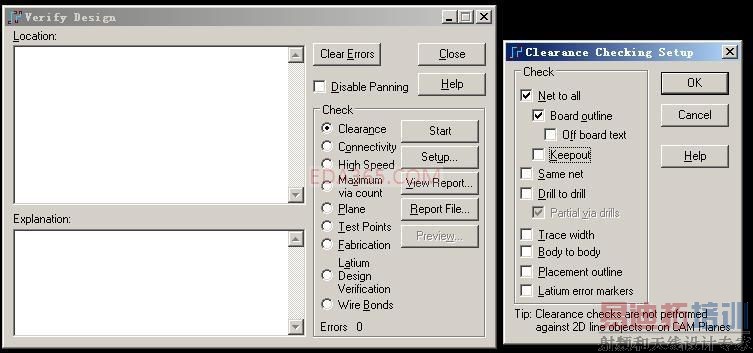

里边不是有个setup么，点开吧keepout的勾取消
嘿嘿，挺有用的，不过这和keepout有什么关系啊？实在没想明白。
回复
dallacsu
板框board outline标识了板子的边缘，正常设计中的任何内容都要与板框保持一定距离，若少于某距离，则会给制板带来困难，所以就要keepout了。
应该是点setup里把board outline取消，就不检查超出板框的元件了
keepout是检查你在pCB 中keepout区域的检查
这种问题直接忽略即可，因为有时候是结构的限制，不用管它
直接不看即可
