pads拼阴阳板

录入:edatop.com    点击:
请教各位一个问题,在pads中怎样拼阴阳板啊?

拼板最好不要在PADS 中进行,一般是在CAM 中进行。

可是CAM350我不会用啊,那位大哥大姐能讲一下吗?

什么叫阴阳拼板?

让厂家做价钱就高

我想是正负片吧



回复

毒女

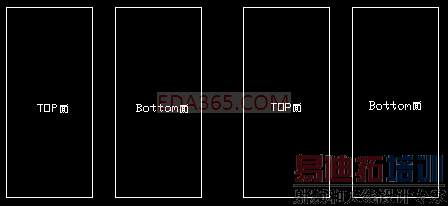

阴阳板就像这样的。
回复楼主,这样在PADS里是没有办法拼的,拼AA板还有可能,同时也不建议去拼,因为这样会造成原理图和PCB不同步,建议到CAM350里去拼,实在不行叫厂商拼,这个是不收钱的,但如果你的拼板方式不好的话,可能还会造成PCB的单价偏高,好的厂商还会给你做拼板尺寸的建议的。

看我我说错了。 拼这种不好贴片吧?

这种拼板方式一般是针对特殊一点的板子,top层和bottom层都是好多的元器件,而且这样拼板后方便贴片,所以才这样子拼,不过PADS中不能,proterl中可以,要进行设置。

这种板子的优点就是只要开一张钢网,只要一条SMT线就可以贴好一片板子。

一下子正面贴,一下子反面贴, SMT机能行。钢网是省了

不是一下正面贴,一下反面贴。是指一大拼板上有正面的单片也有反面的单片,所以对一大拼板来说,在SMT 时没有正反面之分,贴完一面,钢网、SMT 程序、料架等不用切换,直接将大拼板反一面,又可以直接上线贴件,可以提高SMT 的效率。

原来是这样

MD做的。用autocad!

要是板子上有直插件,过完回流,需要再过波峰焊,如果是阴阳拼的话,将有一半板子不能焊上直插件了。
