基于LT3748的绝缘反激拓扑开关电源控制技术介绍

本文介绍了LT3748主要特性，方框图以及25W/12V通信电源，汽车IGBT控制电源，±300V 绝缘反激转换器和输入24-96V输出48V/0.5A 电源。Linear 公司的LT3748是开关电源控制器，特别设计用于绝缘反激拓扑和大功率开关电源。输入电压5V-100V，平均栅极驱动源电流和沉电流1.9A，能驱动低边外接功率MOSFET，不需要第三个绕组或光隔离器，并具有可编的软起动，主要用于绝缘的通信转换器，大功率汽车电源和绝缘工业电源。


LT3748主要特性：

5V to 100V Input Voltage Range

1.9A Average Gate Drive Source and Sink Current

Boundary Mode Operation

No Transformer Third Winding or Opto-Isolator Required for Regulation

Primary-Side Winding Feedback Load Regulation

VOUT Set with Two External Resistors

INTVCC Pin for Control of Gate Driver Voltage

Programmable Soft Start

Programmable Undervoltage Lockout

Available in MSOP Package

LT3748应用：

Isolated Telecom Converters

High Power Automotive Supplies

Isolated Industrial Power Supplies

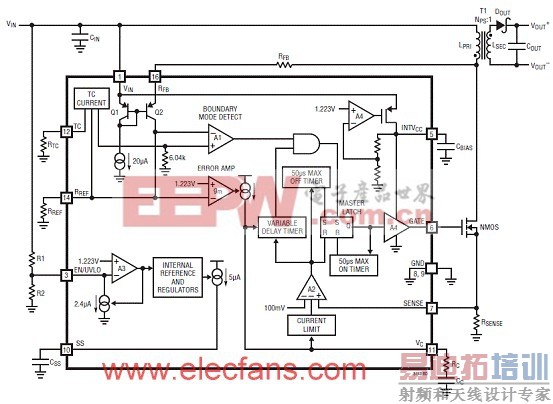

图1。LT3748方框图

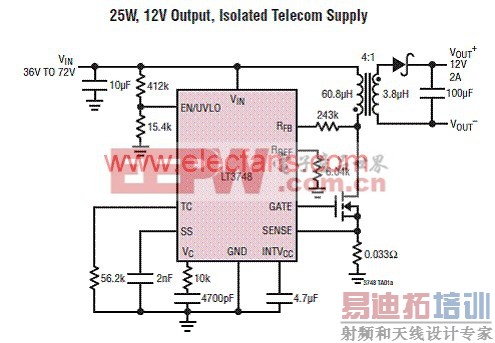

图2。LT3748 25W/12V通信电源框图
[p]

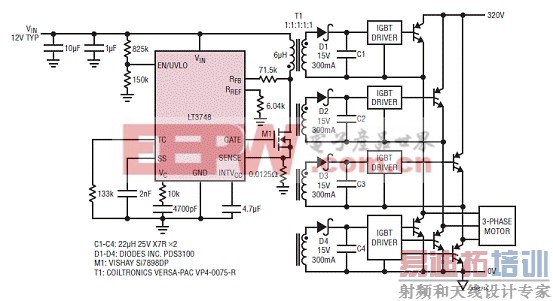

图3。LT3748 汽车IGBT控制电源框图

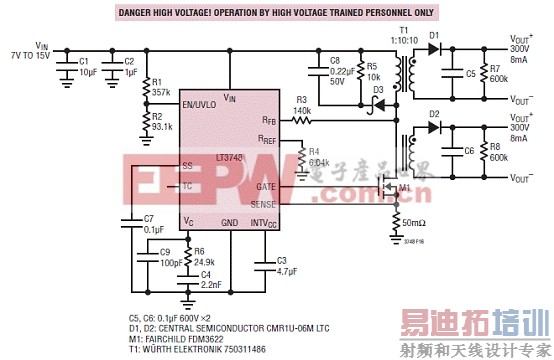

图4。LT3748 ±300V 绝缘反激转换器框图

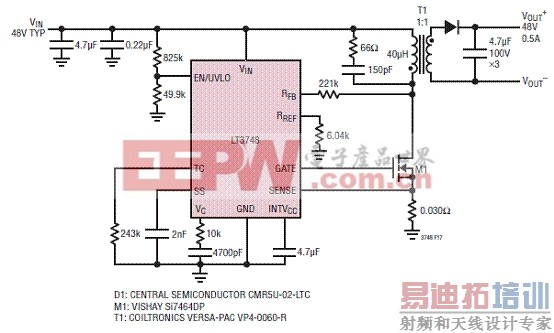

图5。LT3748 输入24-96V输出48V/0.5A 电源框图
