什么是开关电源 所谓开关电源，故名思议，就是这里有一扇门，一开门电源就通过，一关门电源就停止通过，那么什么是门呢，开关电源里有的采用可控硅，有的采用开关管，这两个元器件性能差不多，都是靠基极、(开关管)控制极(可控硅)上加上脉冲信号来完成导通和截止的，脉冲信号正半周到来，控制极上电压升高，开关管或可控硅就导通，由220V整流、滤波后输出的300V电压就导通，通过开关变压器传到次级，再通过变压比将电压升高或降低，供各个电路工作。振荡脉冲负半周到来，电源调整管的基极、或可控硅的控制极电压低于原来的设置电压，电源调整管截止，300V电源被关断，开关变压器次级没电压，这时各电路所需的工作电压，就靠次级本路整流后的滤波电容放电来维持。待到下一个脉冲的周期正半周信号到来时，重复上一个过程。这个开关变压器就叫高频变压器，因为他的工作频率高于50HZ低频。那么推动开关管或可控硅的脉冲如何获得呢，这就需要有个振荡电路产生，我们知道，晶体三极管有个特性，就是基极对发射极电压是0.65-0.7V是放大状态，0.7V以上就是饱和导通状态， -0.1V- -0.3V就工作在振荡状态，那么其工作点调好后，就靠较深的负反馈来产生负压，使振荡管起振，振荡管的频率由基极上的电容充放电的时间长短来决定，振荡频率高输出脉冲幅度就大，反之就小，这就决定了电源调整管的输出电压的大小。那么变压器次级输出的工作电压如何稳压呢，一般是在开关变压器上，单绕一组线圈，在其上端获得的电压经过整流滤波后，作为基准电压，然后通过光电耦合器，将这个基准电压返回振荡管的基极，来调整震荡频率的高低，如果变压器次级电压升高，本取样线圈输出的电压也升高，通过光电耦合器获得的正反馈电压也升高，这个电压加到振荡管基极上，就使振荡频率降低，起到了稳定次级输出电压的稳定，太细的工作情况就不必细讲了，也没必要了解的那么细的，这样大功率的电压由开关变压器传递，并与后级隔开，返回的取样电压由光耦传递也与后级隔开，所以前级的市电电压，是与后级分离的，这就叫冷板，是安全的，变压器前的电源是独立的，这就叫开关电源。

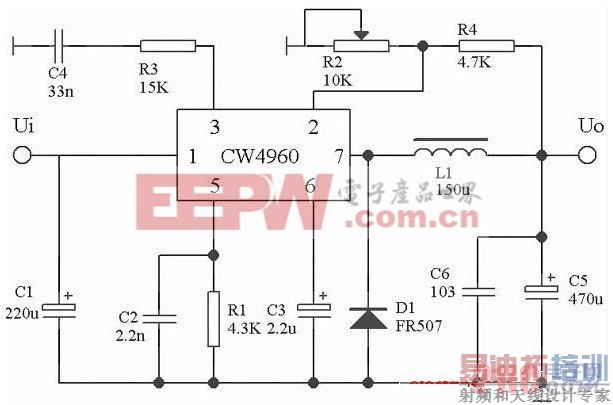

图 开关电源原理图1

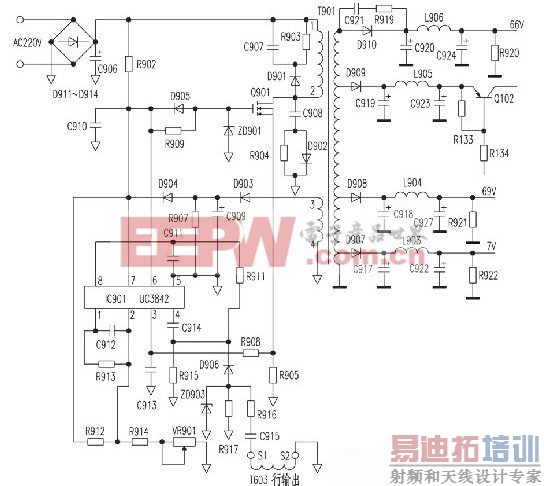

图 开关电源原理图2

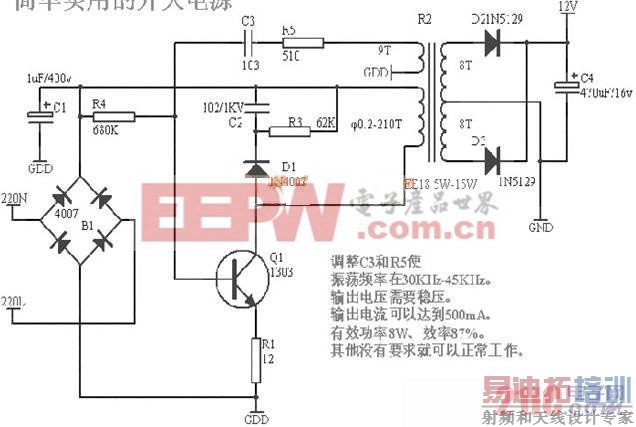

图 开关电源原理图3
