金属氧化物避雷器安装需注意的误区

随着城乡电网改造工作的普遍展开，金属氧化物避雷器(以下简称MOA)，已广泛应用于10～500kV电网中，MOA具有残压低，无续流，结构简单，体积小，重量轻，安装运行维护方便等诸多优点。但是在我们与一些使用单位接触的过程中，发现有些单位在使用MOA时，有安装不当的现象存在，使MOA起不到应有的保护作用，甚至容易发生事故，威胁着电网的安全运行。现将正误安装方法用图示说明如下。

1　支柱型底座安装方法正误比较

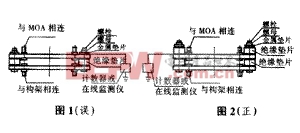

图1所示的安装方法，底座上连接板的上方没有绝缘垫，流过MOA的运行电流不经计数器或在线监测仪直接接地，使计数器或在线监测仪起不到记录MOA动作次数或监测MOA运行电流的作用。

图2所示的安装方法在底座上连接板的上方加了绝缘垫，流过MOA的运行电流经计数器或在线监测仪接地，能准确地记录MOA动作次数或监测MOA的运行电流，这才是正确的安装方法。

2　计数器或在线监测仪安装正误比较

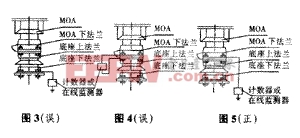

图3和图4所示的安装方法，计数器或在线监测仪的高低压端接在了MOA的同一电位处，计数器或在线监测仪中并无电流流过，使它们起不到应有作用，并造成MOA不接地，对电力系统起不到保护作用。图5所示的安装方法为正确的安装方法。

3　MOA高压接线方法正误比较

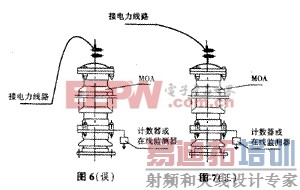

由于重视程度不同，在110kV以上电压等级的MOA接线时都考虑到了安全距离问题，而对35kV及以下电压等级的MOA，则对安全距离问题重视不够，尤其是室内安装的MOA，更应注意安全距离问题。如图6所示接线方法安全距离就不够(引下接电力线路)，其危害性很大：

①易造成对人体或附近设备的伤害。②高压引线易对MOA下法兰放电，产生接地故障或过电压。

图7所示为正确的安装方法(向上接电力线路)，保证了足够的安全距离。

以上对比较常见的MOA错误安装方法加以阐述，主要目的是提醒使用单位在实际应用当中，注意详细阅读厂家提供的使用说明书，以避免因安装不当而发生事故或其它不应出现的故障。对于MOA，使用单位除应掌握正确的安装方法外，运行过程中，还要进行检查和维护。在每年雷雨季节前进行MOA的预防性试验，以检查MOA的各元件是否良好，参数是否符合要求。安装计数器或在线监测仪的还要检查其是否工作正常。

使用单位只要正确掌握了MOA的安装方法和运行维护方法，MOA就能发挥出优良的保护作用，为电力系统的安全平稳运行做出贡献。
