请都PADS 元件封装修改问题

录入:edatop.com    点击:

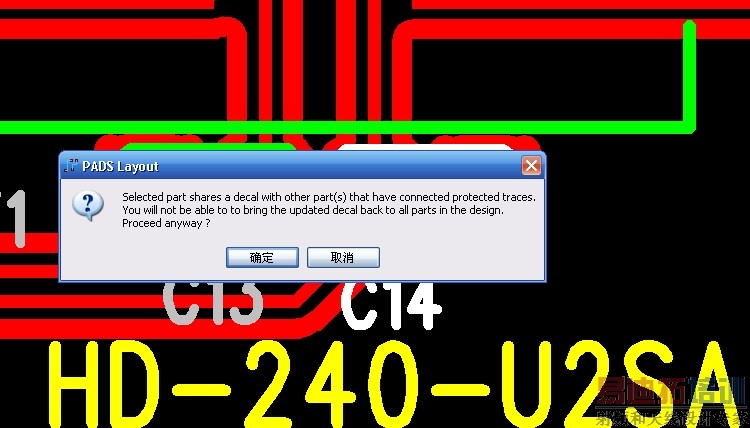

出现如图提示,请问如何修改批量PADS 元件封装,谢谢!

你把保护的线取消掉就可以了

如何取消?不知哪保护了?

先在设置里设置显示保护线,然后取消保护线就可以了,也可以选择所有网络,再取消保护。

请上图

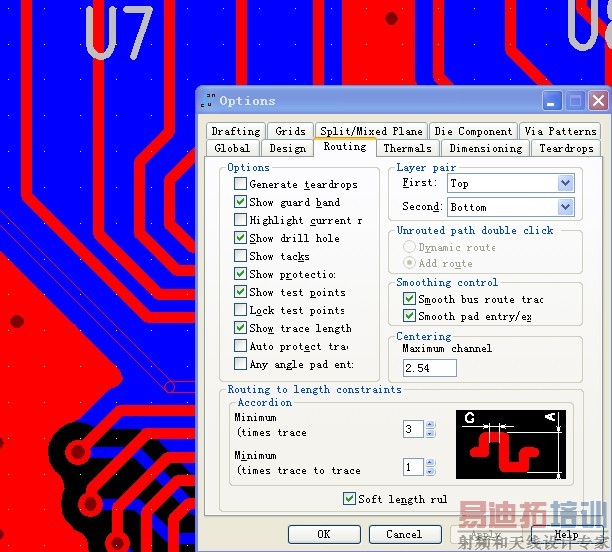

这里设置显示保护线

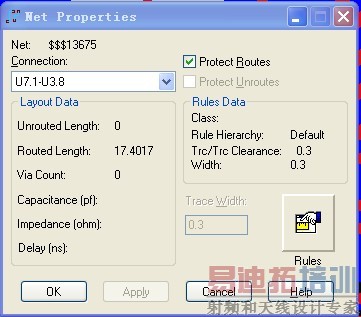

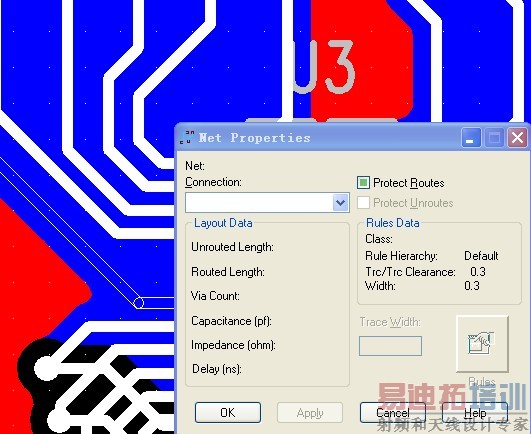

这是选择这个封装相连的,有走线保护的网络来取消保护。

点右键,选择所有网络,编辑取消保护,也是可以的,但那样同时也取消了所有走线保护。

谢谢!

谢谢
