用2576+358+稳压管的方案设计优点

录入:edatop.com    点击:

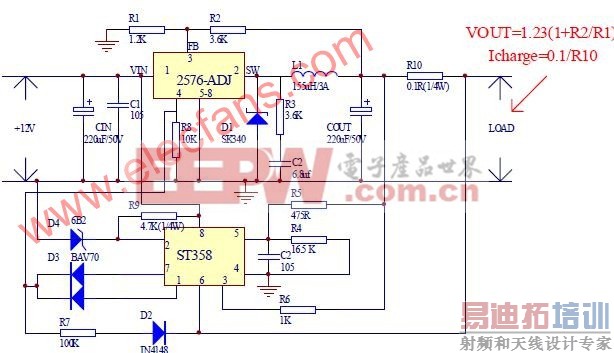

优点:(1) 由于2576 内置过流保护、过温度保护等安全措施,结合358(双运放)
来实现输出恒压CV,恒流CC,过压保护OVP 等功能;实现了可靠、安全、完善的锂电池充电方案;
(2) 由于2576 为固定52K PWM 变换器,使得车充的EMI 设计相对容易;
(3) 由于2576 和lm358 均为40V 高压双极工艺制造,更加“皮实”;
(4) 这种方案常用在0.8A ~ 1.5A 左右的车充中;
缺点:(1) 系统相对复杂,成本较高;
(2) 恒流CC 和过压保护OVP 是通过358 的输出去控制2576 的EN 来实
现的,因此充电电流有比较大的纹波,CC 和OVP 的响应速度也不够快(是通过切换2576 是否工作来实现的);
