单片34063实现的低端车充方案电路原理 优点介绍

录入:edatop.com    点击:

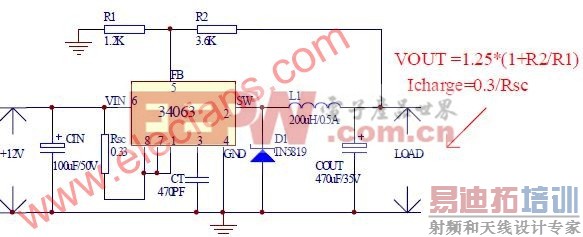

单片34063实现的低端车充方案电路原理图

优点::低成本;
缺点:(1) 可靠性差,功能单一;没有过温度保护,短路保护等安全性措施;
(2) 输出虽然是直流电压,但控制输出恒流充电电流的方式为最大开关电
流峰值限制,精度不够高;
(3) 由于34063为1.5A 开关电流PWM+PFM模式(内部没有误差放大器),
其车充方案输出直流电压电流的纹波比较大,不够纯净;输出电流能力也非常有
限;(常见于300ma~600ma 之间的低端车充方案中)
