PowerPCB里修改元件值

录入：edatop.com 点击：

新手救助：
请问各位师傅，在Powerpcb里怎样才能修改元件的参数，如把电阻的参数4.7K修改为10K。还有它是属于那一层，再如何让它和元件序号一同显示出来？
先谢谢各位了！

1,打开ECO模式
2,选中此器件,右键，Attribute.
在出现的对话框中将value值改成你要的值。
要显示出来的话，要开启相应的color.

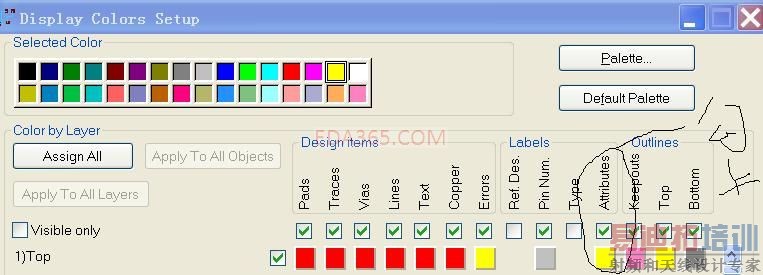

1,CTRL+ALT+C,勾选attribute的color

非常感谢版主的回复

我按版主的方式设置，在勾选attribute选项，然后选择color，但所有元件参数值都无法显示出来，我学的是POwerPCB5.0,人知其中还有没有相关的设置项？

可能你电路图本来就没有这些参数，所以传到PCB时也没有。如果你的PCB档不是从电路图传过来的那就更别说了！

我电路图上有参数，并且也是传到PCB的。我选中元器件,点右键，Attribute可以看到元器件value值。

我有一种方法，简单方便易用，但很多人可能不认可，就是做元件的时候把TYPE写成值，以后在ECO下想换成多少K就换成多少K？而且图一画完，马上可以出有元件值的图纸

在Silkscreen To层 2 楼所指的位置选个色就出来了.

先选择此器件，然后右键，add new labels,将attribute显示出来
