让你感受亲手搭建1KW纯正弦逆变器 步骤四
2010年3月4日
今天把SPWM驱动板插上去了,一开机,保护 电路 竟然误动作,蜂鸣器嘟嘟做响,后来请教了张工后,改了几个元件的数值,问题就解决了。
开机成功了(这次居然没有炸管子),正弦波波形良好,我用了二个200W一个150W的灯泡做负载,电参仪上显示输出功率为617W,算了一下,这时的效率大约在91.5-92%左右(因为空载 电流 稍大,有点影响效率,可惜)。
本来准备明天继续加大负载到1000W左右,可是发现了一个问题,稳压部分不工作,调电位器没有反应,一查,发现是那个漂亮的取样变压器竟然没有输出,郁闷啊,因为要换变压器,就必须把整机全部拆下来,二个小时还不一定弄得好,烦啊!
下面是几张照片:

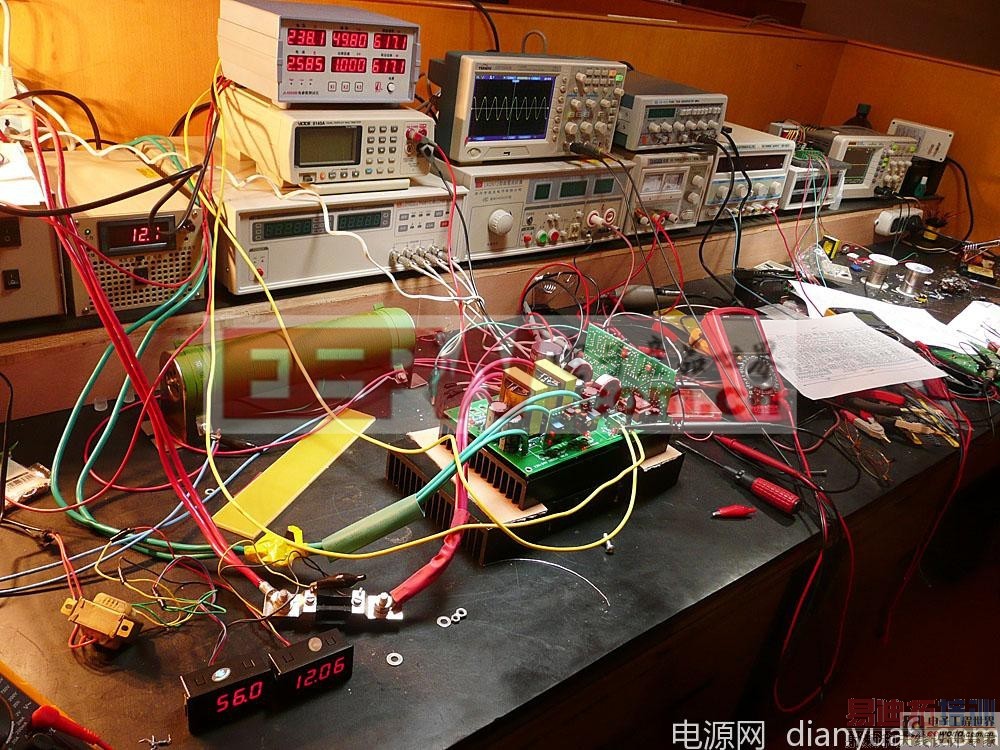

上图是整机工作时的情形

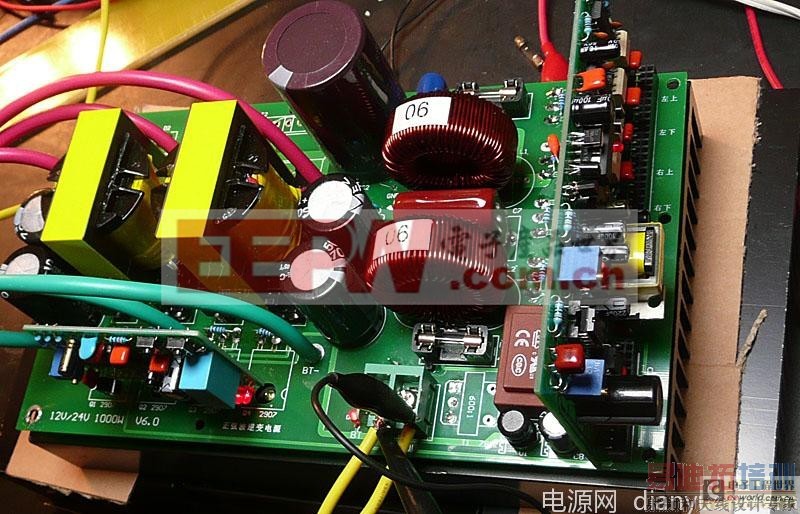

上图是装配完成的整机样子

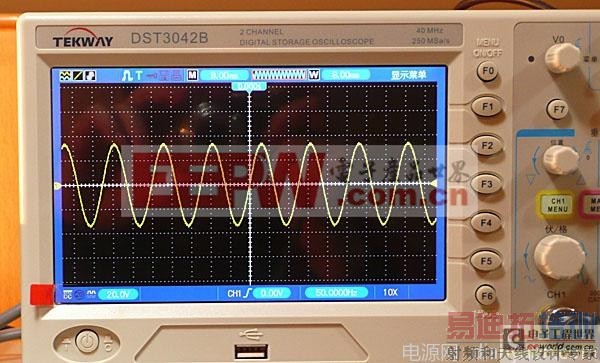

上图是输出波形,真的很漂亮,看来张工的TDS2285精度不错。
2010年3月5日
今天是学雷锋的日子,我的1KW逆变器也进入了尾声阶段。先花了近二个小时检查不稳压的原因,终于查到问题的症结,是一个PCB毛剌把取样变压器的次级接地了,可能是0.6W的变压器阻抗实在太大了,居然没有烧掉。对PCB做了处理后,开机稳压功能就正常了,把空载输出调到230V左右,一切OK!
下午去买了几个灯泡,慢慢加大了负载,直加到1000W以上,连续工作了30分钟,除了高频变压器有点热,其它一切正常(散热板下面放了一个小风扇)。
下面是照片:

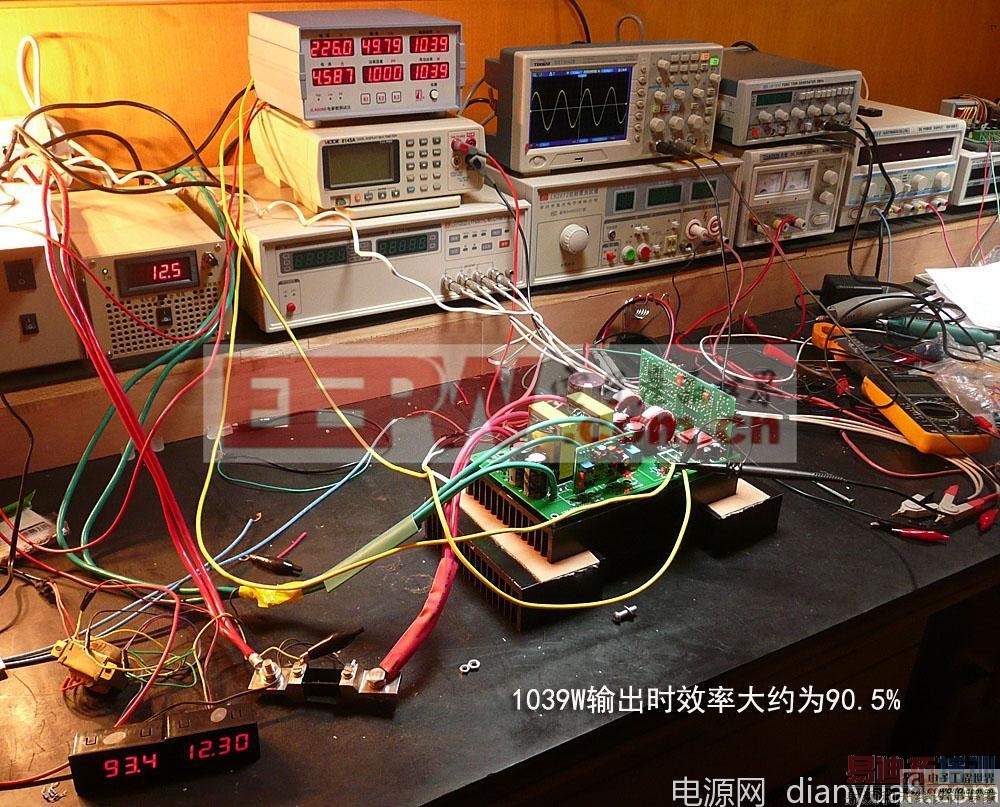

在1039W输出时,效率大约为90%--90.5%,从变压器发热情况看,我这台机器的效率瓶颈应该在变压器或变压器磁芯,如果有质量好的变压器,效率还可以提高些。

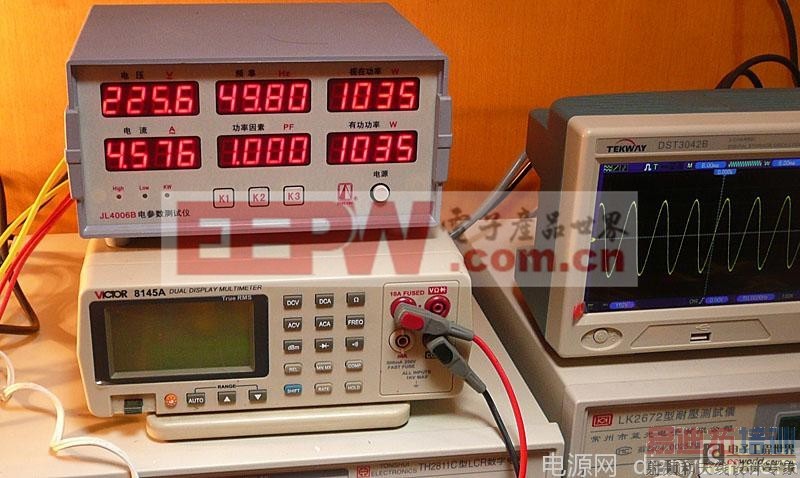

电参数仪显示1035W,在1035-1039之间跳动。

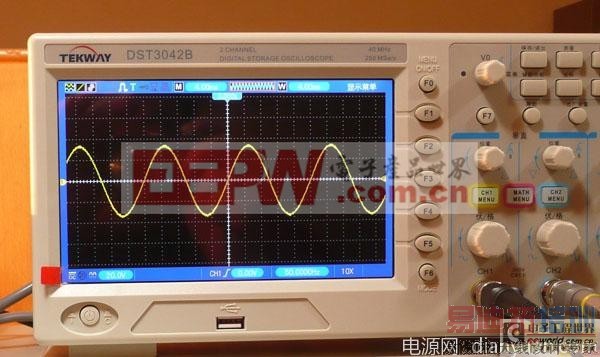

这是1000多W输出时的波形,还是非常漂亮!
2010年3月8日
今天是妇女的节日,首先对网上的全体美女致以节日的敬礼。
今天做了二个工作:
1.我对前级DC-DC 升压 部分进行了调整,调R12使HV高压空载时限止在370V,这时,空载电流从近1A下降到160mA,加上SPWM驱动板的140mA,总共300mA。
2.试带了感性负载,手边只有一个600W的角向磨光机,试带了一下,发现波形和带灯泡时一样,没有出现变形毛刺等。
现在正在想:哪里有100升左右的冰箱,试试能不能启动。
2010年3月11日
今天在朋友的厂里,试了逆变器的负载能力:
1.先启动一个100升的小冰箱,没有问题,二话没说,一下子就启动起来了----成功!
2.接着试启动一支1000W的小太阳,冷阻很低的,一上电,闪了一下,我认为不行了,谁知一闪过后,竟然成功点亮了,哈哈,还不错。
3.又接上一个大功率的冲击电钻,启动很顺利,而且冲击时力量很足。
4.最后,朋友从仓库里拖出一台小型空气压缩机,不知是多少功率,一插上去,逆变器翁的叫了一下,没有启动,可能是功率太大了,相当于短路,高压保险丝烧掉了,但逆变器没有坏。
下面是1000W机的电路方案,不一定成熟,尽供朋友们参考:
1.DC-DC升压部分电路:用RU190N08功率管。
DC-DC驱动板电路图
2.功率主板电路图:
功率主板电路图
3.SPWM驱动板,用张工的TDS2285 芯片 :
SPWM驱动电路
