邦定IC的制作方法

录入:edatop.com    点击:

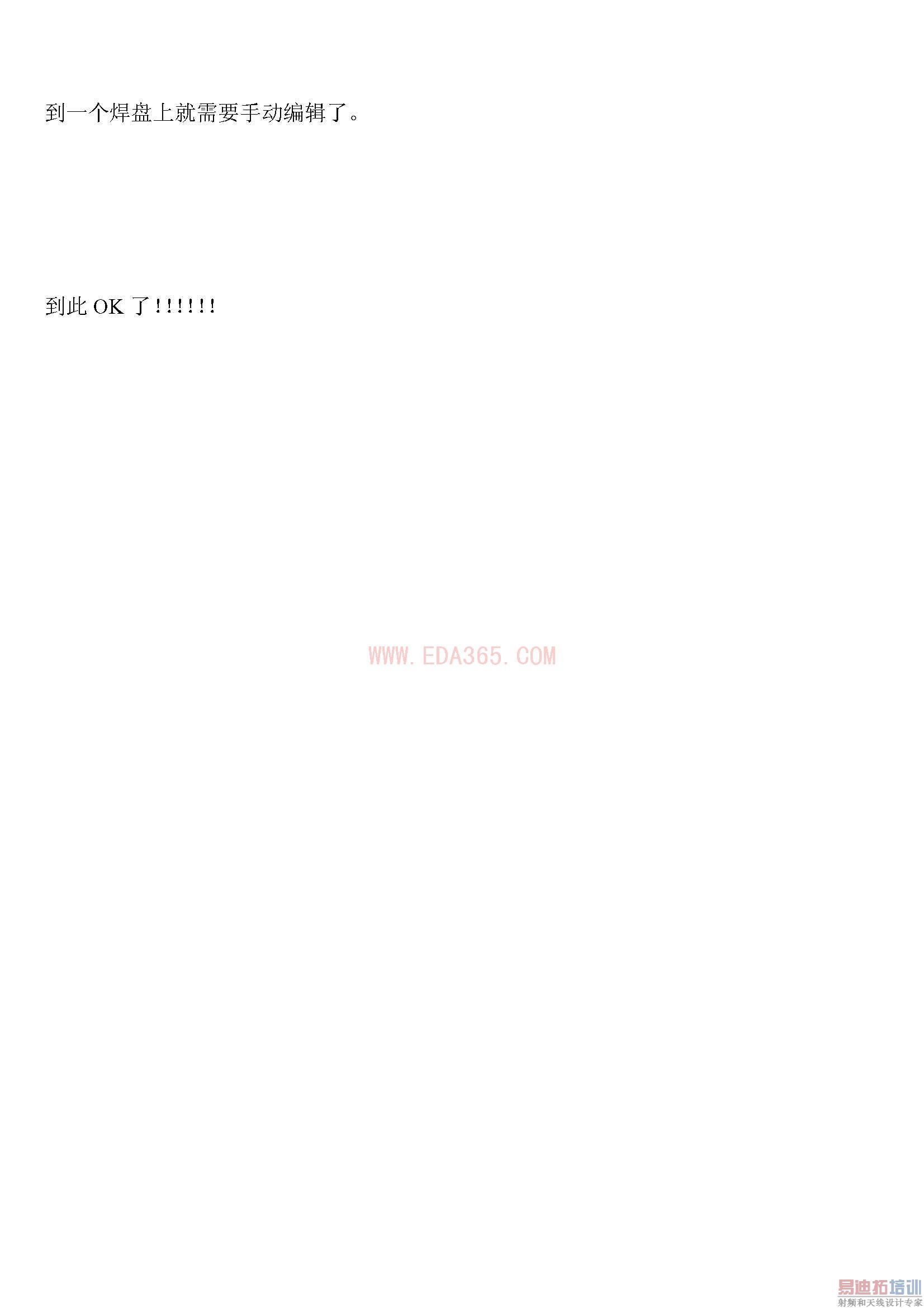

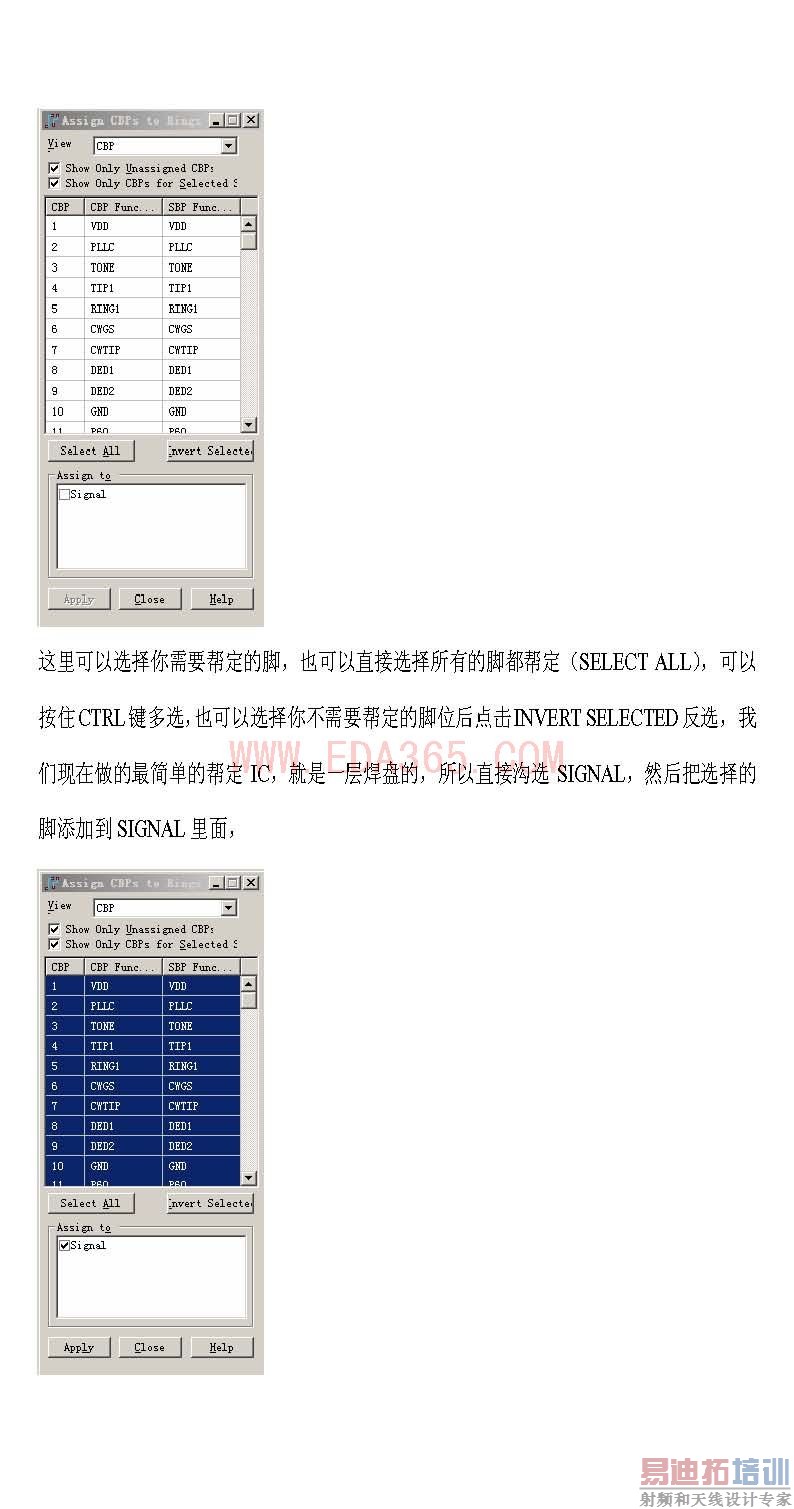

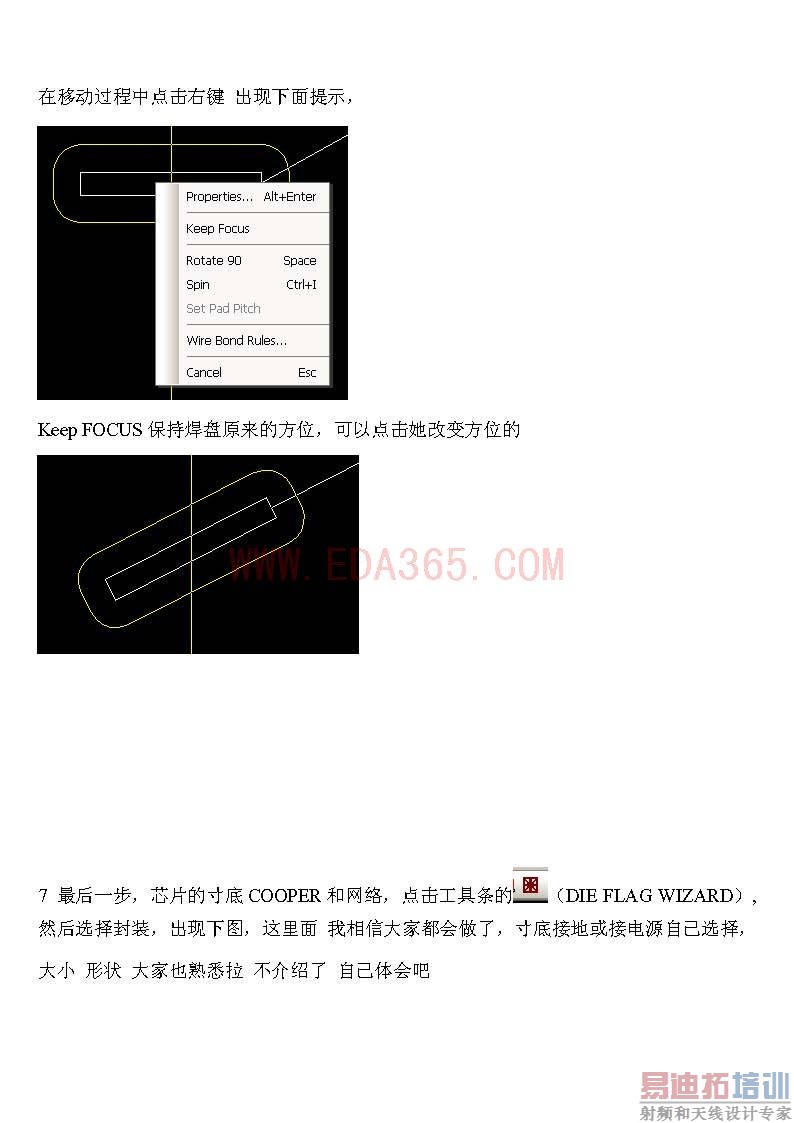

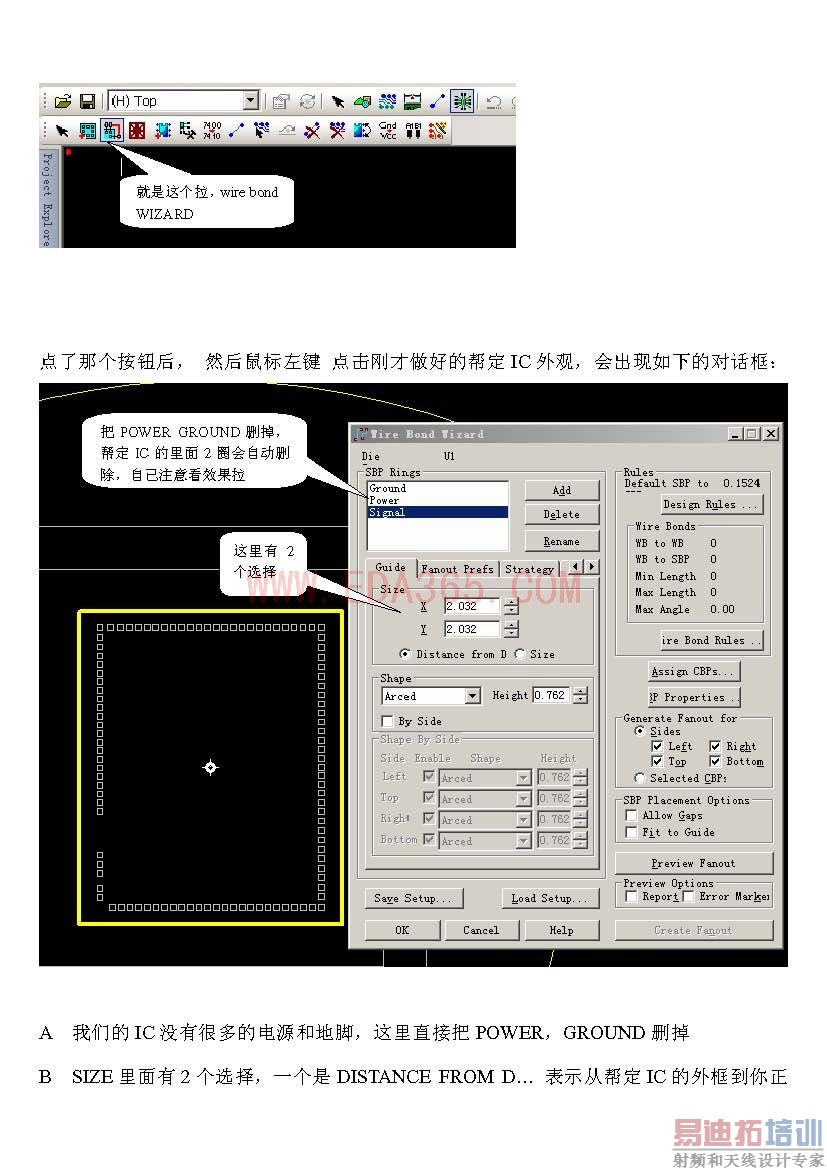

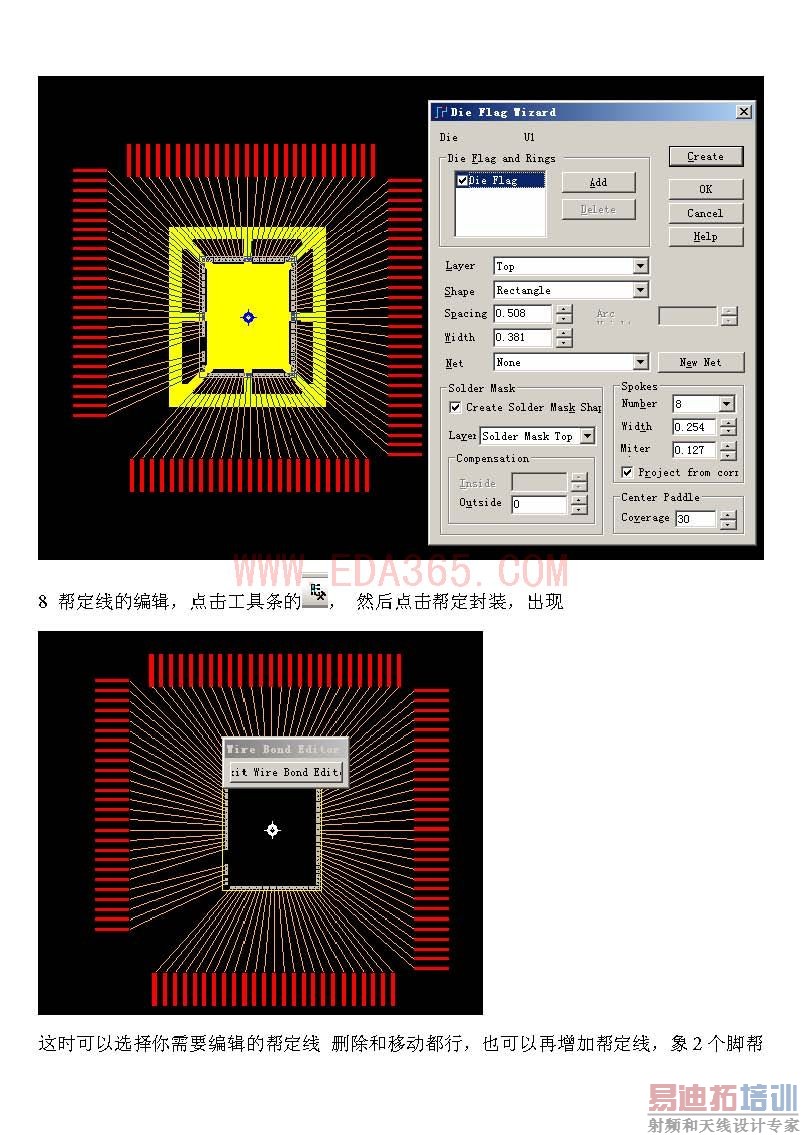

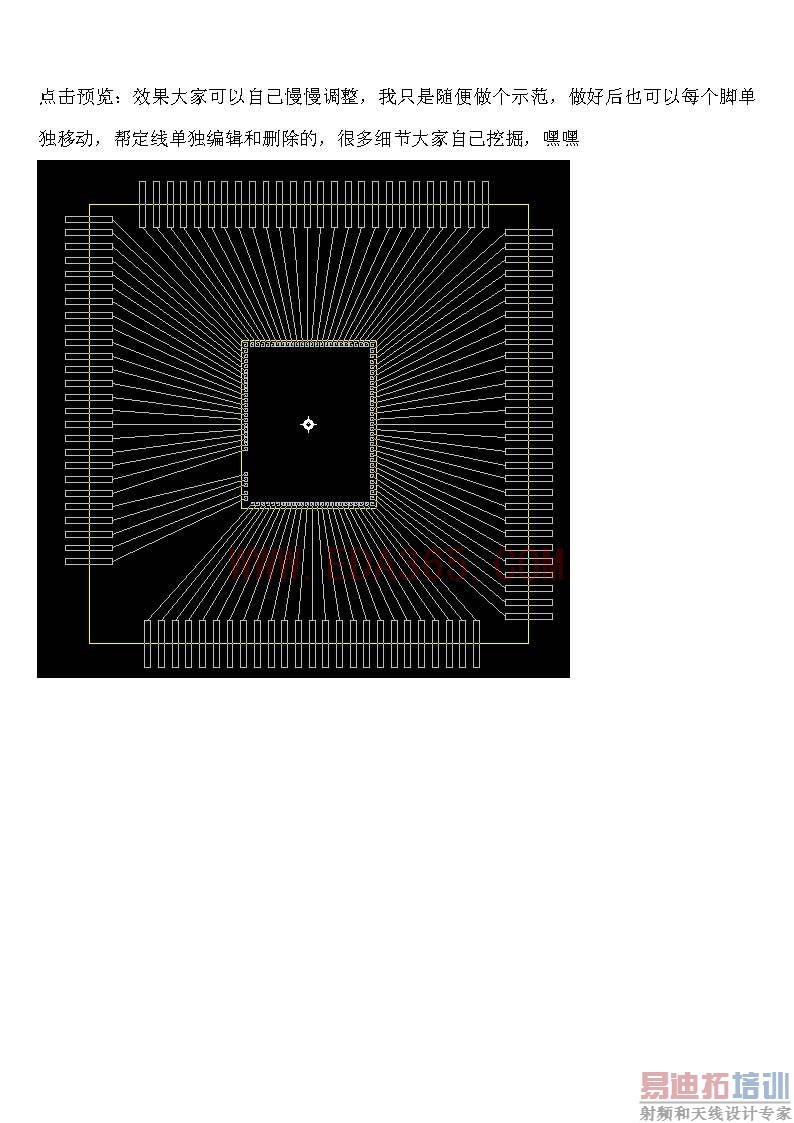

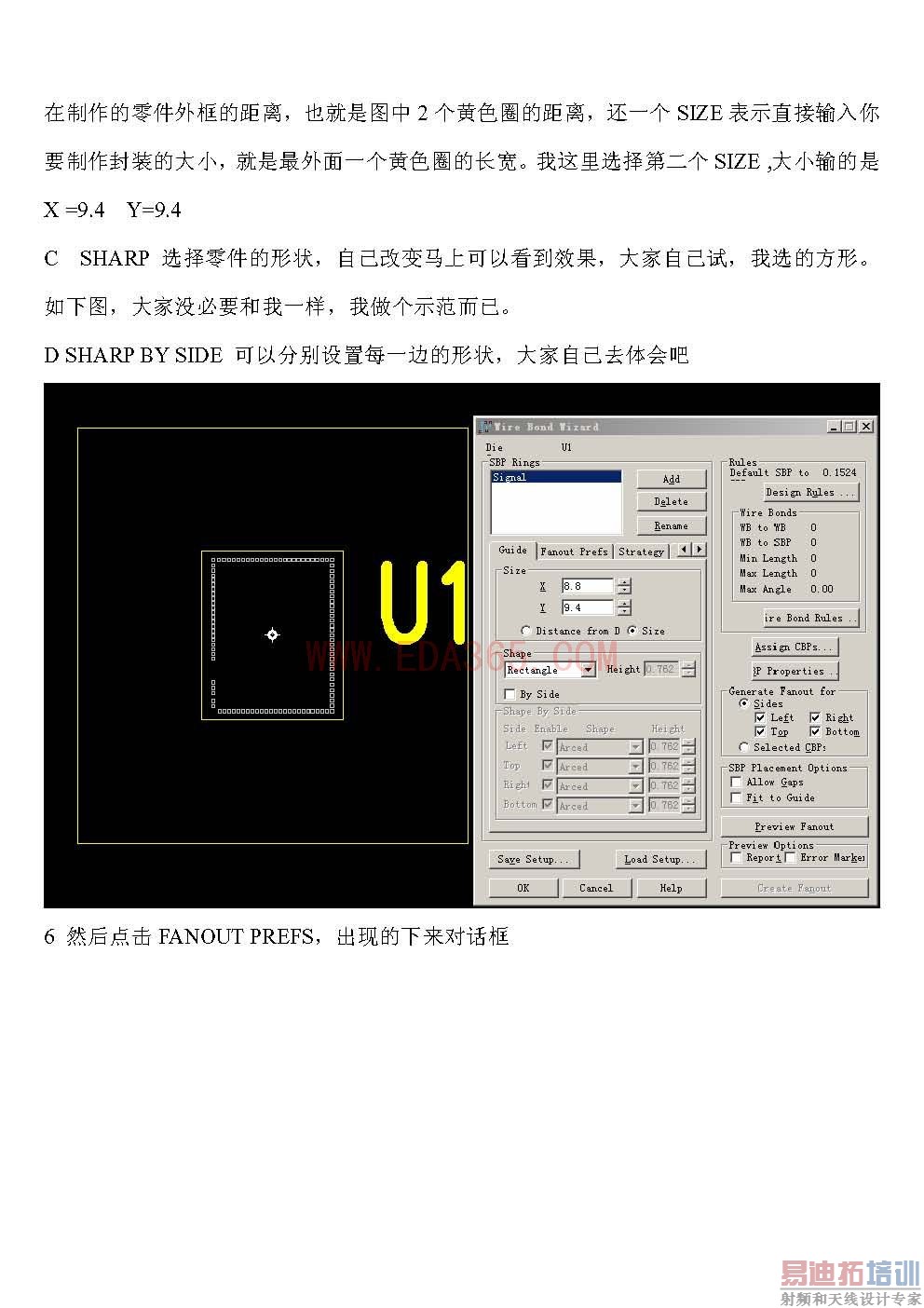

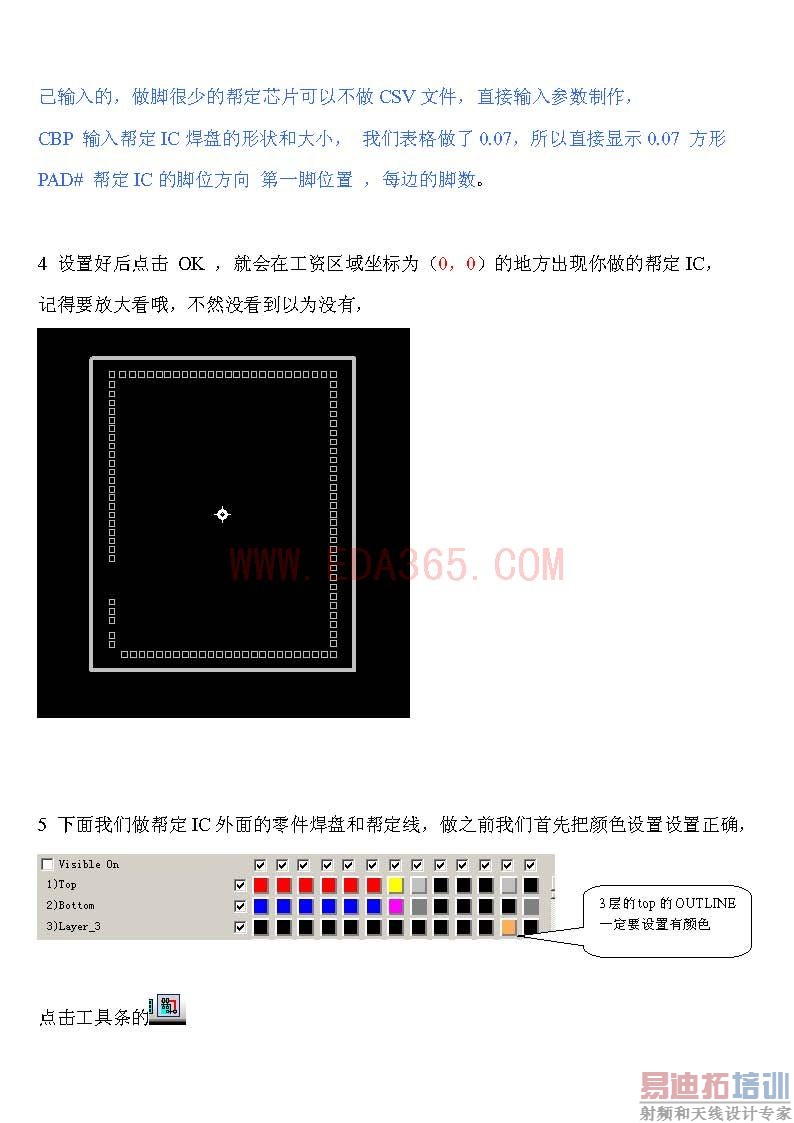

邦定IC的制作方法,见附件.













晕, 我上传了个PDF的。

謝謝二位...

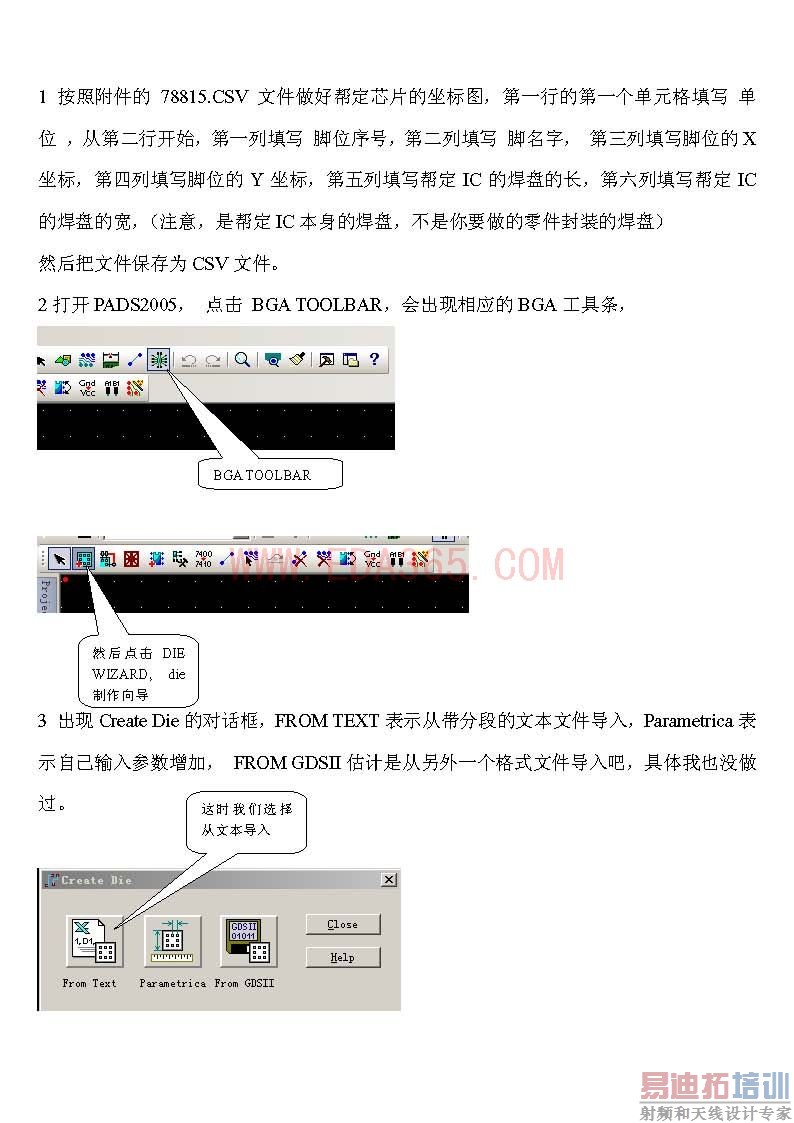

不過,對于第一步制作CSV文件,還是有些不懂???

我咋觉得这是一次赤裸裸的抄袭,更晕的是原作者还坐了板凳

坦言, 此PDF不是我做的, 哇卡卡....

哎呀,太慢了直接用CAD画好了,然后到入PADS的,选择分配好层次,然后再复制到元件编辑那里,让其和元件封装一起,打印时让其显示出来啊,这是我的经验,多实用啊!
支持的顶一下啊,呵呵!

这法子也不错哦

问题有二
1邦定封装中间的衬底不能成为封装的一部分,也不能赋网络,请问各位怎么解决的?
26楼的方法没用过,可否指点!学习一下

哎呀,太慢了



zhutou911



zhutou911

这法子也不错哦

想请问下,CSV文件中的绑定芯片的引脚坐标是指DIE上的坐标么?

是的,
这个土封装做好生成元件后,如何修改焊盘呢?
