单相全波整流电路设计
录入:edatop.com 点击:

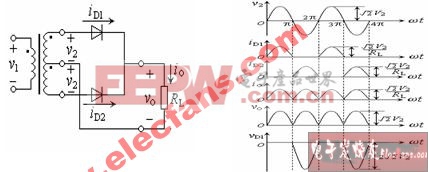

单相全波整流电路如图10.1.5(a)所示,波形图如图10.1.5(b)所示。
图10.1.5 单相全波整流电路
(a)电路图 (b)波形图
根据图10.1.5(b)可知,全波整流电路的输出,与桥式整流电路的输出相同。输出平均电压为
流过负载的平均电流为
二极管所承受的最大反向电压
单相全波整流电路的脉动系数S与单相桥式整流电路相同。
单相桥式整流电路的变压器中只有交流电流流过,而半波和全波整流电路中均有直流分量流过。所以单相桥式整流电路的变压器效率较高,在同样的功率容量条件下,体积可以小一些。单相桥式整流电路的总体性能优于单相半波和全波整流电路,故广泛应用于直流电源之中。
注意:整流电路中的二极管是作为开关运用的。整流电路既有交流量,又有直流量,通常对:
输入(交流)—用有效值或最大值;
输出(交直流)—用平均值;
整流管正向电流—用平均值;
整流管反向电压—用最大值。
