开关电源原理与设计( 连载32) 推挽式开关电源的优缺点

1-8-1-5．推挽式开关电源的优缺点

推挽式开关电源的优点前面已经提到很多，这里再简单概括一次。

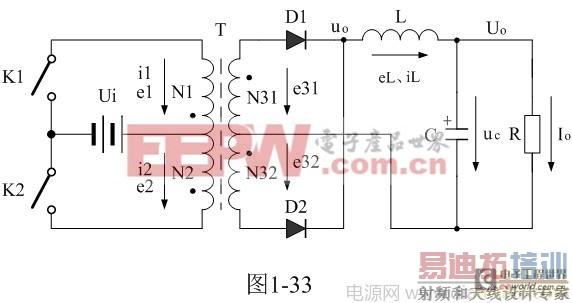

由于推挽式变压器开关电源中的两个控制开关K1和K2轮流交替工作，其输出电压波形非常对称，并且开关电源在整个工作周期之内都向负载提供功率输出，因此，其输出电流瞬间响应速度很高，电压输出特性很好。推挽式变压器开关电源是所有开关电源中电压利用率最高的开关电源，它在输入电压很低的情况下，仍能维持很大的功率输出，所以推挽式变压器开关电源被广泛应用于低输入电压的DC/AC逆变器，或DC/DC转换器电路中。

推挽式开关电源经桥式整流或全波整流后，其输出电压的电压脉动系数Sv和电流脉动系数Si都很小，因此只需要一个很小值的储能滤波电容或储能滤波电感，就可以得到一个电压纹波和电流纹波都很小的输出电压。因此，推挽式开关电源是一个输出电压特性非常好的开关电源。

另外，推挽式开关电源的变压器属于双极性磁极化，磁感应变化范围是单极性磁极化的两倍多，并且变压器铁心不需要留气隙，因此，推挽式开关电源变压器铁心的导磁率比单极性磁极化的正激或反式开关电源变压器铁心的导磁率高很多倍；这样，推挽式开关电源变压器初、次级的线圈匝数可比单极性磁极化变压器初、次级的线圈匝数少一倍以上。所以，推挽式开关电源变压器的漏感以及铜阻损耗都比单极性磁极化变压器小很多，开关电源的工作效率很高。

推挽式开关电源的两个开关器件有一个公共接地端，相对于半桥式或全桥式开关电源来说，驱动电路要简单很多，这也是推挽式开关电源的一个优点。

后面将要介绍的半桥式以及全桥式开关电源都有一个共同缺点，就是当两个控制开关K1和K2处于交替转换工作状态的时候，两个开关器件会同时出现一个半导通区，即两个控制开关同时处于接通状态；这是因为开关器件在开始导通的时候，相当于对电容充电，它从截止状态到完全导通状态需要一个过渡过程；而开关器件从导通状态转换到截止状态的时候，相当于对电容放电，它从导通状态到完全截止状态也需要一个过渡过程；当两个开关器件分别处于导通和截止的过渡期间，就会同时出现半导通状态，此时，相当于两个控制开关同时接通，会对电源电压产生短路，在两个控制开关的串联回路中将出现很大的电流，而这个电流并没有通过变压器负载。因此，在两个控制开关K1和K2分别处于导通和截止的过渡期间，两个开关器件将会产生很大的功率损耗。

而推挽式开关电源不会存在这种损耗。因为，当控制开关K1将要关断的时候，开关变压器的两个初级线圈N1绕组和N2绕组都会产生反电动势，而N2绕组产生的反电动势正好与输入电流的方向相反；此时，即使是K2开关器件处于半导通或全导通状态，在短时间内，在K2组成的电路中都不会出现很大的工作电流，并且在电路中，两个控制开关也不存在直接串通的回路；因此，推挽式开关电源不会像半桥式，以及全桥式开关电源那样出现两个控制开关同时串通的可能性，这也是推挽式开关电源的一个优点。

推挽式开关电源的主要缺点是两个开关器件需要很高的耐压，其耐压必须大于工作电压的两倍，因此，推挽式开关电源在220V交流供电设备中很少使用。另外，直流输出电压可调整式推挽开关电源输出电压的调整范围比反激式开关电源输出电压的调整范围小很多，并且需要一个储能滤波电感；因此，推挽式开关电源不宜用于要求负载电压变化范围太大的场合，特别是负载很轻或经常开路的场合。

推挽式开关电源的变压器有两组初级线圈，对于小功率输出的推挽式开关电源是个缺点，对于大功率输出的推挽式开关电源是个优点。因为大功率变压器的线圈绕组一般都用多股线来绕制，因此，推挽式开关电源的变压器的两组初级线圈与用双股线绕制没有根本区别，并且两个线圈与单个线圈相比可以降低一半电流密度。
